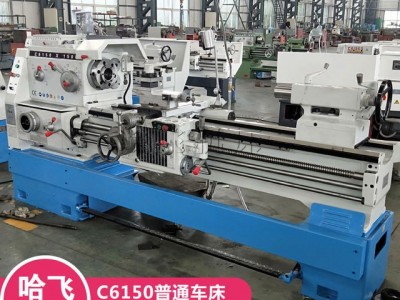

| 类型 : | 普通车床 | 品牌 : | 山东哈飞机床 |
| 控制形式 : | 人工 | 布局形式 : | 卧式 |
| 产品类型 : | 全新 | 售后服务 : | 质保一年 |
| 型号 : | CA6150 | 主电机功率 : | 7.5 |
| 外形尺寸 : | 2418×1037 ×1312 | 加工精度 : | 高精度 |
| 加工长度 : | 750 | 加工直径 : | 500 |
| 回转直径 : | 500 | 主轴转速级数 : | 无级 |
| 主轴通孔直径 : | 52 | 安装形式 : | 落地式 |
| 适用行业 : | 通用 | 动力类型 : | 液压 |
| 适用范围 : | 通用 | 是否库存 : | 是 |
| 货号 : | CA6150 | 是否跨境货源 : | 否 |
| CA-A系列卧式车床 | |||||||
| CA6140A | CA6240A | CA6150A | CA6250A | CA6161A | CA6261A | ||
| 床身回转直径 | mm | 400 | 400 | 500 | 500 | 610 | 610 |
| 刀架上回转直径 | mm | 210 | 210 | 300 | 300 | 370 | 370 |
| 马鞍内回转直径×有效长度 | mm | - | 630×210 | - | 720×210 | - | 830×210 |
| 工件长度/车削长度 | mm | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 | 750/650 1000/900 1500/1400 2000/1900 |
| 主轴中 心至床身平面导轨距离 | mm | 205 | 205 | 250 | 250 | 305 | 305 |
| 主轴孔径/主轴孔前端锥度 | mm | φ52 | φ52 | φ52 | φ52 | φ52 | φ52 |
| /莫氏圆锥6号 | /莫氏圆锥6号 | /莫氏圆锥6号 | /莫氏圆锥6号 | /莫氏圆锥6号 | /莫氏圆锥6号 | ||
| 主轴转速级数 正转/反转 | 级数 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 | 24/12 |
| 主轴转速范围 | |||||||
| 正转 | r/min | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 | 50Hz:11-1600 |
| 60Hz:12-1680 | 60Hz:12-1680 | 60Hz:12-1680 | 60Hz:12-1680 | 60Hz:12-1680 | 60Hz:12-1680 | ||
| 反转 | r/min | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 | 50Hz:14-1580 |
| 60Hz:16.8-1896 | 60Hz:16.8-1896 | 60Hz:16.8-1896 | 60Hz:16.8-1896 | 60Hz:16.8-1896 | 60Hz:16.8-1896 | ||
| 纵向进给量范围（64种） | |||||||
| 标准进给 | mm/r | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 | 0.08-1.59 |
| 小进给 | mm/r | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 | 0.028-0.054 |
| 加大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
| 横向进给量范围（64种） | |||||||
| 标准进给 | mm/r | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 | 0.04-0.79 |
| 小进给 | mm/r | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 | 0.014-0.027 |
| 大进给 | mm/r | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 | 0.86-3.16 |
| 刀架纵/横向的快移速度 | m/min | 纵向4 | 纵向4 | 纵向4 | 纵向4 | 纵向4 | 纵向4 |
| 横向2 | 横向2 | 横向2 | 横向2 | 横向2 | 横向2 | ||
| 加工螺纹范围 | |||||||
| 公制螺纹44种 | mm | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 | 1-192 |
| 模数螺纹39种 | mm | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 | 0.25-48 |
| 英制螺纹21种 | 牙/寸 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 | 2-24 |
| 径节螺纹37种 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | 1-96 | |
| 上/下刀架行程 | mm | 140/320 | 140/320 | 140/320 | 140/420 | 140/420 | 140/420 |
| 刀架转盘回转角度 | ° | ±90 | ±90 | ±90 | ±90 | ±90 | ±90 |
| 主轴中心线至刀具支承面距离 | mm | 26 | 26 | 26 | 26 | 26 | 26 |
| 刀杆截面尺寸 | mm | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 | 25×25 |
| 尾座主轴直径×行程及主轴孔锥度 | mm | 75×150 | 75×150 | 75×150 | 75×150 | 75×150 | 75×150 |
| 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | 莫氏圆锥5号 | ||
| 丝杠螺距 | mm | 12 | 12 | 12 | 12 | 12 | 12 |
| 主电机功率 | kW | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 | 7.5 |
| 主机净重(约) | |||||||
| 750mm | kg | 1990 | 1990 | 2060 | 2060 | 2180 | 2180 |
| 1000mm | kg | 2070 | 2070 | 2140 | 2140 | 2260 | 2260 |
| 1500mm | kg | 2220 | 2220 | 2290 | 2290 | 2437 | 2437 |
| 2000mm | kg | 2570 | 2570 | 2640 | 2640 | 2787 | 2787 |
| 主机轮廓尺寸(长×宽×高) | |||||||
| 750mm | mm | 2418×1000 | 2418×1000 | 2418×1037 | 2418×1037 | 2418×1130 | 2418×1130 |
| ×1267 | ×1267 | ×1312 | ×1312 | ×1367 | ×1367 | ||
| 1000mm | mm | 2668×1000 | 2668×1000 | 2668×1037 | 2668×1037 | 2668×1130 | 2668×1130 |
| ×1267 | ×1267 | ×1312 | ×1312 | ×1367 | ×1367 | ||
| 1500mm | mm | 3168×1000 | 3168×1000 | 3168×1037 | 3168×1037 | 3168×1130 | 3168×1130 |
| ×1267 | ×1267 | ×1312 | ×1312 | ×1367 | ×1367 | ||
| 2000mm | mm | 3668×1000 | 3668×1000 | 3668×1037 | 3668×1037 | 3668×1130 | 3668×1130 |
| ×1267 | ×1267 | ×1312 | ×1312 | ×1367 | ×1367 | ||
