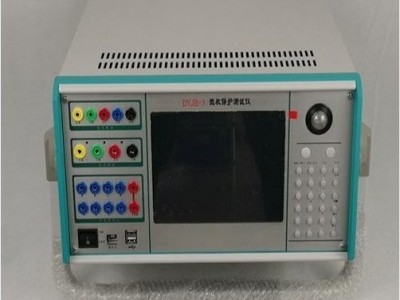

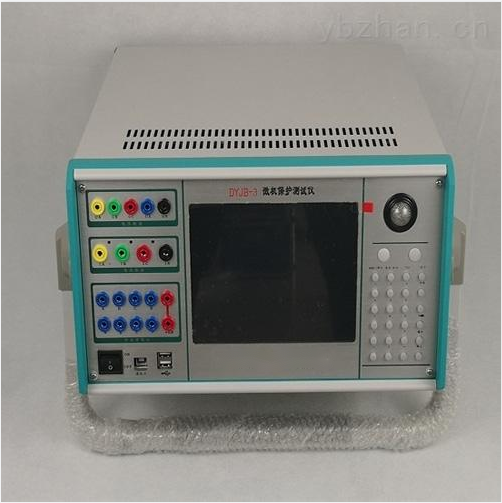

工控机0.2级三相继电保护测试仪可对各类型电压、电流、频率、功率、阻抗、谐波、差动，同期微机继电保护测试仪的继电器等分别以手动或自动方式进行测试，可以模拟各种故障类型进行距离、零序保护装置定值校验及保护装置的整组实验，可测试高压线路保护(单、双端测试)、自动重合闸、中间继电器、同步继电器、过激磁保护、反时限正负序过流保护、定时限正负序过流保护、复压闭锁过流保护、频率及低周减载保护、逆功率保护、失步保护、定予接地保护、负序零序及相间功率保护、故障回放。具备GPS触发功能。

技术参数：

1、交流电压输出:0~250V连续可调，大输出容量1000VA

2、交流电流输出:0~20A、0~100A连续可调 0~20A时，开路电压5V 0~100A时，开路电压10V

3、直流电压输出:0~300V连续可调，大3A

4、直流电流输出:0~200mA、0~5A连续可调 0~200mA时，开路电压48V0~5A时，开路电压24V

5、数字毫秒表: 大量程:100秒 分辨率:0.001秒 精度:0.01%2个字

6、整机测量精度:0.5级

7、体积:420×310×1608、重量:16kg

产品特点：

    •标准的4相电压3相电流输出 具有4相电压3相电流输出，可方便地进行各种组合输出进行各种类型保护试验。每相电压可输出120V，电流三并可输出120A，第4相电压Ux为多功能电压项，可设为4种3U0或检同期电压，或任意某一电压值的情况输出。
    •单机操作方便 单机由方便灵活的旋转鼠标通过大屏幕液晶显示屏进行操作，全部中文显示。可完成现场大多数试验检定工作，可对各种继电器及微机保护进行检定，并可模拟各种复杂的瞬时性、*性、转换性故障进行整组试验。开机即可使用，操作方便快捷。
    •双操作方式，联接电脑运行 通过Windows平台上的全套中文操作软件，可进行各种大型复杂及自动化程度更高的校验工作，可方便地测试及扫描各种保护定值，可实时存贮测试数据，显示矢量图，绘制故障波形，联机打印报表等。
    •软件功能强大 可完成各种自动化程度高的大型复杂校验工作，如三相差动试验、厂用电快切、备自投试验、线路保护检同期重合闸等，能方便地测试及扫描各种保护定值，进行故障回放，实时存储测试数据，显示矢量图，联机打印报告等。
    •开关量接点丰富 继电保护测试仪为8路接点输入和4对空接点输出。输入接点为空接点和0～250V电位接点兼容，可智能自动识别。输入、输出接点可根据用户需要扩展。
    •大屏幕LCD显示屏  本机采用320×240点阵大屏幕高分辨率图形液晶显示屏，全部操作过程均在显示屏上设定，操作界面和试验结果均汉化显示，显示直观清晰。
    •自我保护  采用合理设计的散热结构，并具有可靠完善的多种保护措施及电源软启动，和一定的故障自诊断及闭锁功能。
    •具有独立直流电源输出  装置设有一路110V 及 220V可调直流电源输出。
    •工控机0.2级三相继电保护测试仪性价比高  属于跨专业联合设计产品，综合了多专业的先进科技成果。兼具大型测试仪的性能，和小型测试仪的价位，具有更高的性能价格比。
