| 搅拌机类型 : | 多功能搅拌机 | 物料类型 : | 固-液 |
| 适用物料 : | 污水处理 | 动力类型 : | 电动 |
| 布局形式 : | 立式 | 品牌 : | 兰江 |
| 搅拌方式 : | 强制式搅拌 | 每次处理量范围 : | 出料1000-3000L |
| 订货号 : | 咨询商家 | 货号 : | 咨询商家 |
| 应用领域 : | 水处理 | 型号 : | GSJ-1000 |
| 作业方式 : | 连续作业式 | 搅拌鼓形状 : | 圆盘型 |
| 装置方式 : | 固定式 | 电机功率 : | 1.1~2.2 |
| 生产能力 : | 100 | 转速范围 : | 30~80 |
| 料桶容量 : | 10 | 规格 : | 咨询商家 |
| 是否跨境货源 : | 否 | 叶轮直径 : | 1000mm |
| 整机重量 : | 叶轮不锈钢700kg，叶轮玻璃钢500kg | 池宽 : | 2~5m |
GSJ、QSJ型双曲面搅拌机/FGSJ型浮筒式双曲面搅拌机
前言：
在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械通常分为立轴折桨式和水平（潜水）式两种方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太理想，不仅给污水厂的运营成本带来不必要的增加，而且会影响到更终的工艺处理效果。针对以上问题，经过多年的试验，借助同行的设计经验，全新的曲面搅拌机，经过多家污水处理厂多年的实际应用，获得了的效果。
FGSJ型浮筒式双曲面搅拌机
FGSJ型浮筒式双曲面搅拌机是在潜水搅拌机的基础上进行改制，增加了不锈钢浮筒，具体选型按照GSJ型双曲面搅拌机实行。

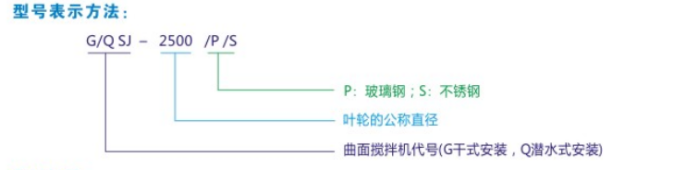

型号表示：
应用范围：
G/QSJ型系列曲面搅拌机是我公司开发的推荐使用的搅拌机。它广泛运用于环保、化工、能源、轻工等行业中需要对液体进行固液、气搅拌混合的场合，尤其适用在污水处理工艺中的混凝池、调节池、厌氧池、硝化和反硝化池。
工作原理：

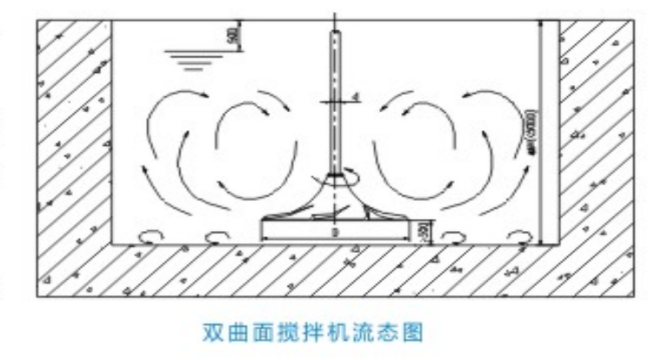

G/QSJ型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其独特的叶轮结构设计，将流体特性与机械运动相结合。双曲线的方程为xy=b曲线沿y轴旋转而构成的曲面体；为了迎合水体流动的设计从叶轮的中心进水，这一方面减少了进水紊流，另一方面使液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双曲面结构过渡沿叶轮圆周方向作切线运动，在池壁的反射作用下，形成自上而下的循环水流，故可在轴向（y）和径向（x）方向的交叉水流(如双曲面流态图）。
正是由于G/QSJ型系列曲面搅拌机叶轮的结构特性和接近池底安装的特点，其工作位置决定了它对悬浮物的防沉降作用是直接的，在工作中可获得理想的搅拌效果，能有效地消除搅拌死角。可以获得比表面积的水体交换。

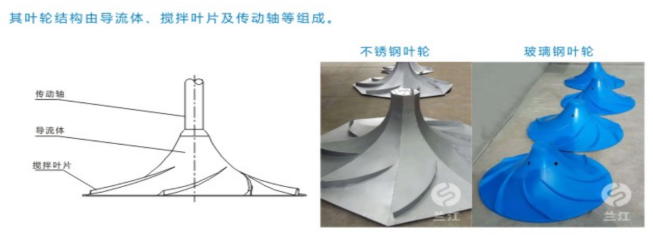

其叶轮结构由导流体、搅拌叶片及传动轴等组成。
结构简介：
G/QSJ型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况使用，安装分为干式(也称立轴式)和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率，水温，含有磨蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音60分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含磨蚀性的水体，水温40℃，PH值6~9之间，其特点是无噪音，无视觉障碍。
选型与应用：
G/QSJ型系列曲面搅拌机的选型相同，两种仅仅是安装方式的不同。和其它类型搅拌机的选型相同,曲面搅拌机的选型与设备所处的池型、容积、液体的深度、介质的浓度、温度及酸碱度PH等参数有关。
曲面搅拌机的选型主要：每台设备的服务面积来确定，并按照池长与池宽的比率不超过二倍的原则，可将长方形池划分为若干个相等的工作单元，以此确定搅拌机的数量。
对于水深超过5米或浓度超过规定的，在选型时应考虑加功率或搅拌机的工作转速，以确保在容量和浓度的介质中达到即定的搅拌效果。
在常规工况条件下，建议选用干式安装，有噪声或视觉要求的，建议选用潜水式安装。我公司可协助用户在特殊环境下的选型。

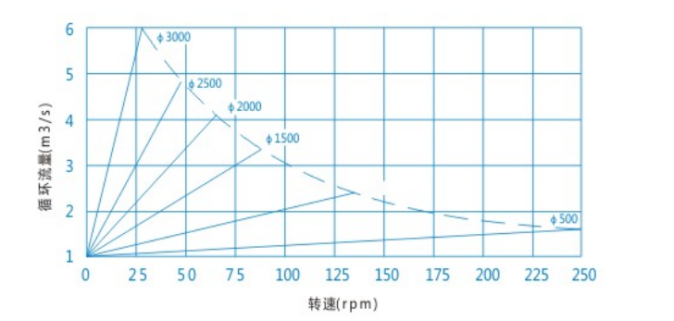

转速与循环流量曲线:

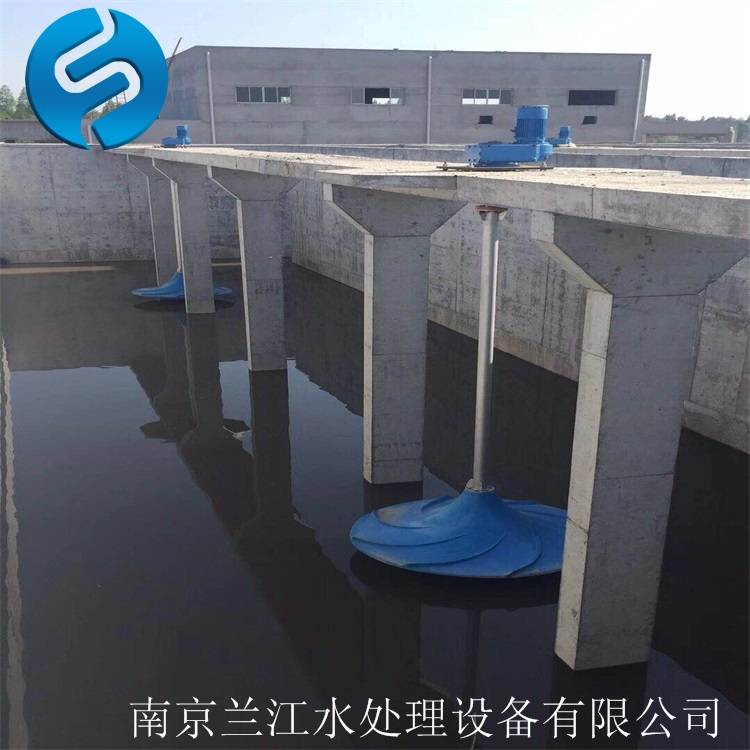

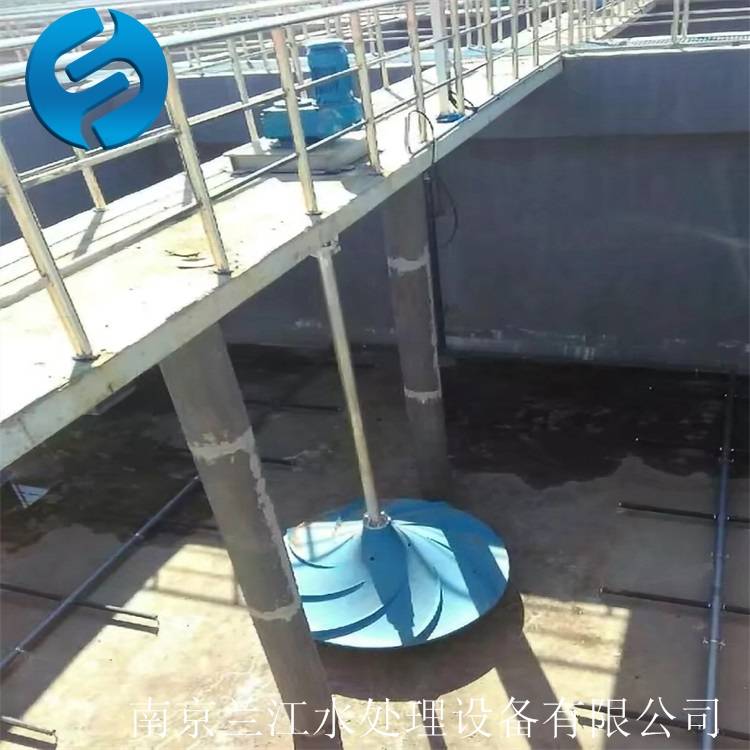

曲面搅拌机现场图：
