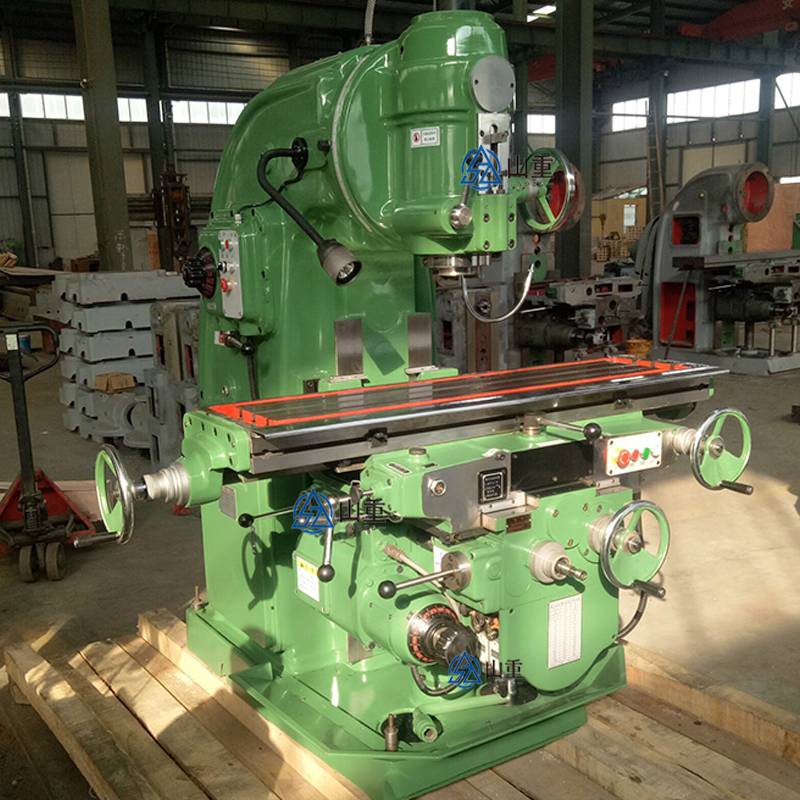

类型 : | 升降台铣床 | 品牌 : | 山重 |
控制形式 : | 程序控制 | 布局形式 : | 立式 |
产品类型 : | 全新 | 是否库存 : | 是 |
售后服务 : | 质保一年 | 型号 : | X5040 |
重量 : | 4500 | 主电机功率 : | 11 |
主轴转速范围 : | 30-1500 | 工作台尺寸 : | 1700x400 |
主轴锥孔锥度 : | 7:24 ISO50 | T型槽数目 : | 3 |
作用对象 : | 五金 | 作用对象材质 : | 金属 |
适用范围 : | 通用 | 适用行业 : | 通用 |

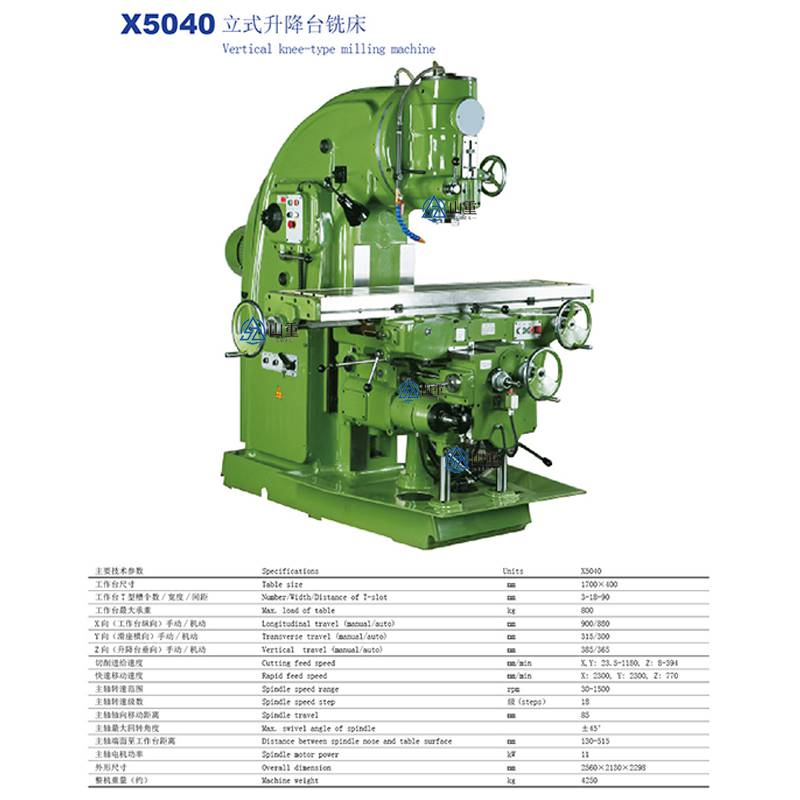

主要技术参数 | Specification | Unit | X5040 |
工作台面尺寸 | Table size | mm | 1700×400 |
T型槽槽数、槽宽、槽距 | T-slots(NO./Width/Pitch) | 3/18/90 | |
X向(工作台纵向 手动/机动) | Longitudinal travel(manual/auto) | mm | 900/880 |
Y向(滑座横向 手动/机动) | Cross travel(manual/auto) | mm | 315/300 |
Z向 (升降台垂向 手动/机动) | Vertical travel(manual/auto) | mm | 385/365 |
快速移动速度 | Rapid feed speed | mm/min | 2300/1540/770 |
主轴孔径 | Spindle pore | mm | 29 |
主轴孔锥度 | Spindle taper | 7:24 ISO50 | |
主轴转速范围 | Spindle speed range | r/min | 30~1500 |
主轴转速级数 | Spindle speed step | steps | 18级 |
主轴轴向移动距离 | Spindle travel | mm | 85 |
立铣头大回转角度 | Max.swivel angle of vertical milling head | ±45° | |
主轴端面至工作台面的距离 | Distance between spindle nose and table surface | mm | 30-500 |
主轴中心线到床身垂直导轨面的距离 | Distance between spindle axis and colomn guideway | mm | 450 |
进给电机功率 | Feed motor power | kw | 3 |
主传动电机功率 | Main motor Power | kw | 11 |
机床外形尺寸 | Overall dimensions(L×W×H) | mm | 2556×2159×2258 |
机床重量(约) | Net weight | t | 4.5 |
