| 产品特性 : | 曲面 | 品牌 : | 蓝宝石环保 |
| 型号 : | GSJ | 加工定制 : | 是 |
| 功率 : | 1.5-22 | 处理污水量 : | 77 |
| 规格 : | GSJ |

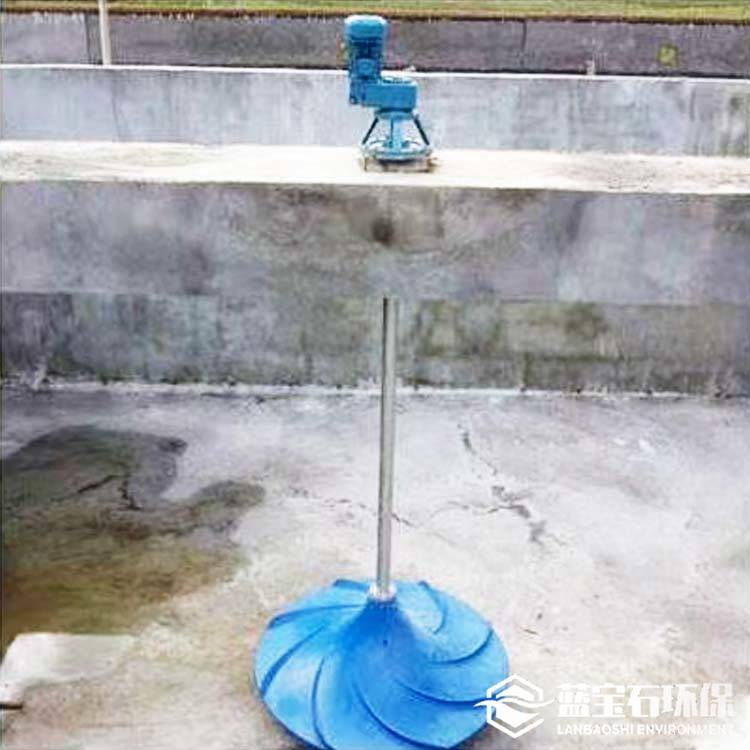

斜齿轮减速机立式环流多曲面搅拌机 双曲面叶轮说明书
·
每台双曲面搅拌机配备一台减速机，市场上常用的减速机有斜齿轮箱减速机和摆线针轮减速机，斜齿轮箱减速机具有较高的传动效率和较大的承载能力，而摆线减速机的啮合齿数比齿轮多很多，遇到冲击载荷时多齿可以分散冲击载荷；相较而言斜齿轮箱减速机的噪音比摆线减速机低很多，而且更易维修。 电机为交流鼠笼式感应电动机与平行轴－斜齿轮箱减速机（硬齿面） 组成一体化结构。双曲面搅拌机所有轴承使用寿命不低于10万小时。 电机为户外型，防护等级IP68，绝缘等级F级。双曲面搅拌机齿轮箱设有油位检查孔，每天运转24小时。
技术参数： 过桥安装双曲面搅拌机GSJ-500-1.5
型号：GSJ-500-1.5
材质：碳钢防腐传动轴
叶轮：玻璃钢、不锈钢
功率：1.5KW
叶轮直径：500mm
推荐转速：20r/min,可以根据客户需求定制转速。
斜齿轮减速机立式环流多曲面搅拌机 双曲面叶轮说明书
双曲面搅拌机运输与存放：
1、化工污水处理加药立式搅拌机运输中搅拌轴、叶轮禁止受压与碰撞，需用起重设备装卸，叶轮表面应防止划伤。

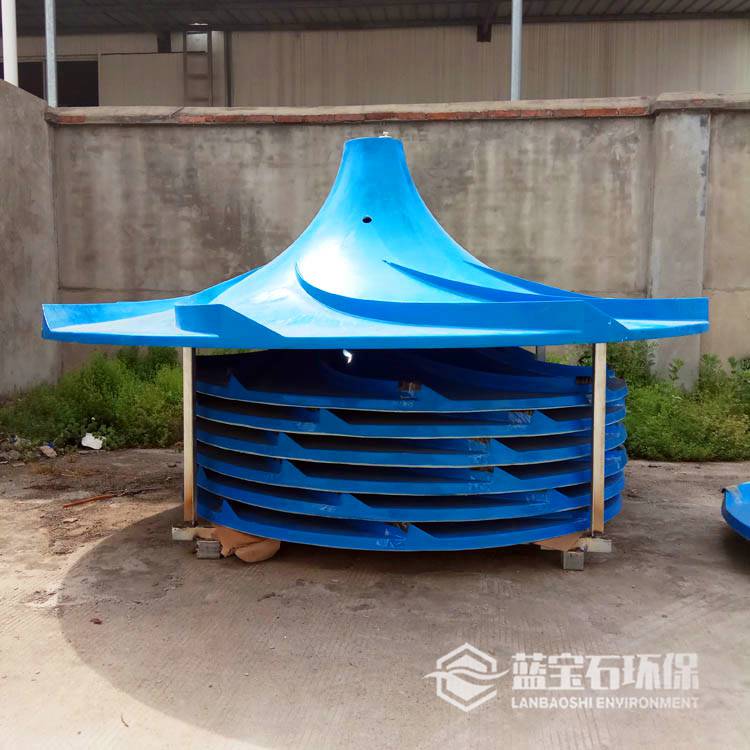

2、化工污水处理加药立式搅拌机长期存放时需避免高温、高湿环境。搅拌轴应垂直悬挂放置，叶轮应放置在平面上，以防止其变形。

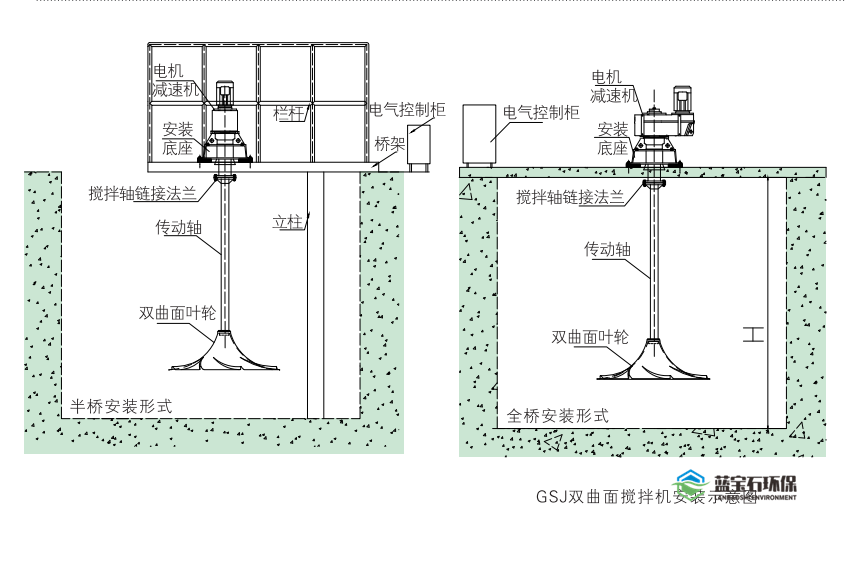

1、化工污水处理加药立式搅拌机桥架应校正水平，半桥架立柱应校正垂直。地脚螺栓及连接部位应坚固可靠。
2、将减震座平放在桥架规定位置，校正水平后与桥架连接固定。
3、减速电机安装在减震座上，并连接固定。
4、化工污水处理加药立式搅拌机将叶轮与搅拌轴法兰用螺栓连接并紧固。
5、将叶轮与搅拌轴放入池内，搅拌轴与减速机输出轴连接并紧固。
6、安装后，搅拌轴须与水平面垂直。垂直偏差小于1/1000，且不超过5mm。
7、化工污水处理加药立式搅拌机安装完毕后，拆下电机尾罩，用手转动风机叶片，检查搅拌机转动是否灵活、正常。搅拌轴摆动偏差应小于3/1000。
8、接通电源后，点动观察搅拌轴转动方向，从上往下看正确转动方向为逆时针旋转。若反之，则任意调换2根电源接线位置。
9、电气设备安装必须按国家有关规程及安全规程操作。
