双曲面搅拌机 立式环流多曲面搅拌器GSJ-2000-5.5kw参数含义

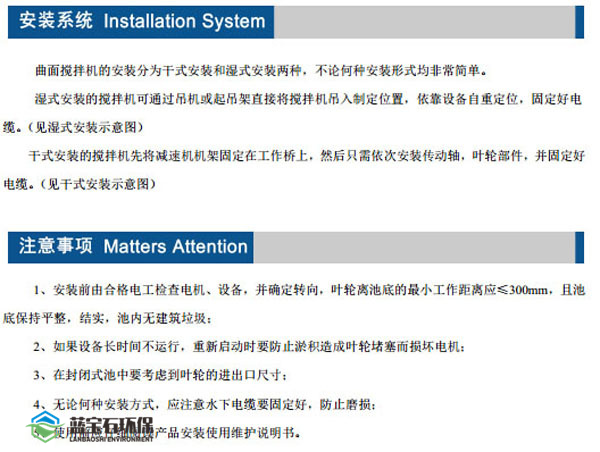

QSJ双曲面搅拌机系列安装步骤

1、在岸上短时间开机观察叶轮转运方向，从上往下看正确转运方向为逆时针旋转。若反之，则任意调换2根电源接线位置。

2、将电机电缆与吊索分开固定，千万不能将电缆钢绳捆扎在一起。要防止钢绳和电缆卷入叶轮中。

3、用吊车起双曲面，缓慢地放入池中制定位置，注意不要撞到池壁。

4、将固定绳索一端固定在岸边，电缆接电控柜。

GSJ/QSJ 型双曲面搅拌机

双曲面搅拌机产品概述

在市政、化工造纸及其它多种水处理工艺中，水体搅拌混合是其中关键工艺过程之一。传统的搅拌机械分为立轴折桨式和水平（潜水）式两种常用方式，由于安装的方式和叶桨形式决定了其搅拌形态，无论在能耗上还是在搅拌效果上均不太较好，不仅给污水厂的运营成本带来不必要的增加，而且会直接影响到***终的工艺处理效果。针对以上问题，南京蓝宝石环保设备有限公司经过多年的试验，借助同行的设计经验，成功研制了全新的曲面搅拌机，经过多家污水处理厂多年实际应用，获得了良好的效果。

双曲面搅拌机工作原理

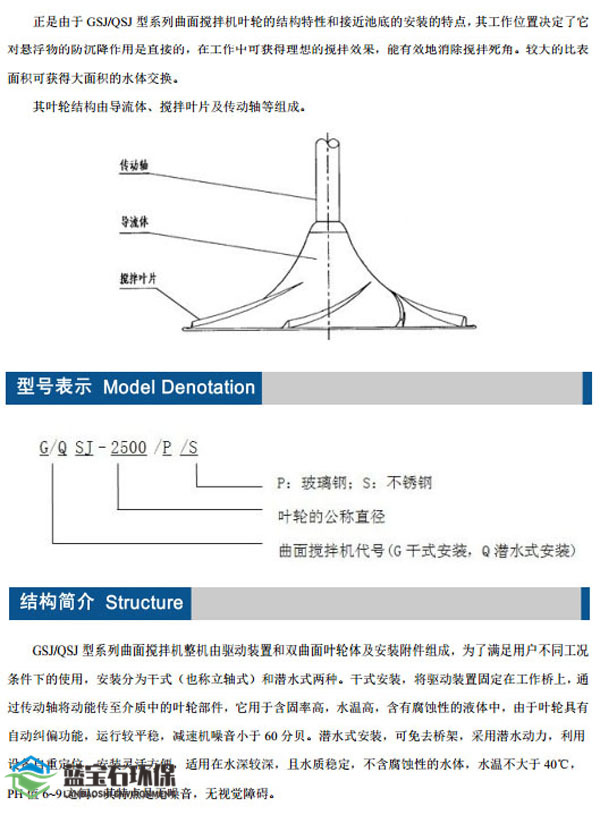

GSJ/QSJ 型系列曲面搅拌机曲面叶轮体上表面为双曲线母线绕叶轮体轴线旋转形成的双曲面结构，其独特的叶轮结构设计，***大限度地将流体特性与机械运动相结合。双向线的方程式 xy=b 曲线沿y 轴旋转而构成的曲面体；为了迎合水体流动，设计从叶轮的中心进

水，这一方面减少了进水紊流，另一方面保证了液体对叶轮表面的压力均匀，从而保证整机在运动状态下的平衡。在渐开双弧面上均布有八条导流叶片，借助液体自重压力作补充进水获得的势能与叶轮旋转时产生的离心力形成动能，液体在重力加速度的作用下经双
