| 产品特性 : | 铣 | 类型 : | 炮塔铣床 |
| 品牌 : | 沃玛 | 控制形式 : | 仿形 |
| 布局形式 : | 卧式 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 保三年 |
| 型号 : | 5H | 重量 : | 1450 |
| 主电机功率 : | 5 | 主轴转速范围 : | 70-5440 |
| 工作台尺寸 : | 1370 *305 | 主轴锥孔锥度 : | NT40 |
| T型槽数目 : | 3 | 作用对象 : | 五金 |
| 作用对象材质 : | 金属 | 适用范围 : | 通用 |
| 适用行业 : | 通用 |

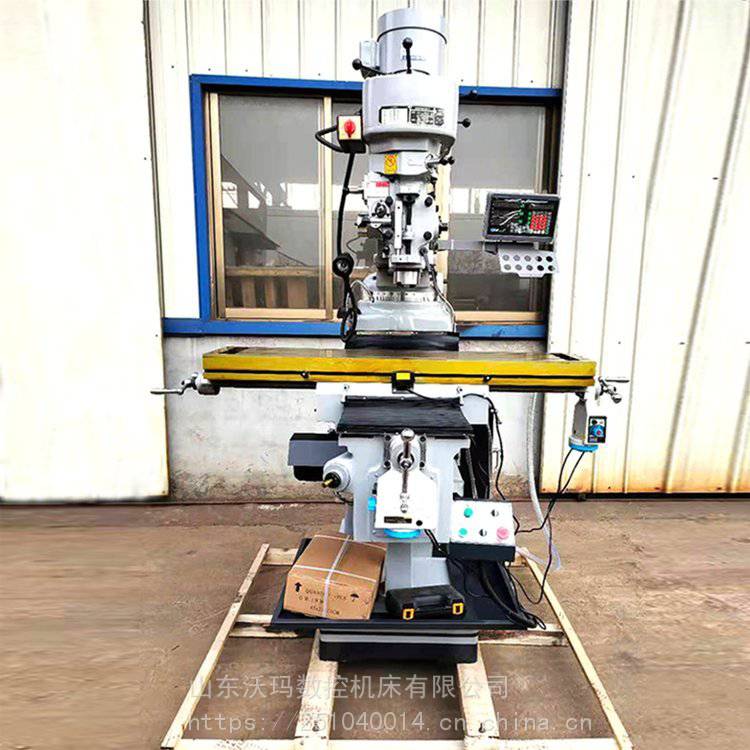

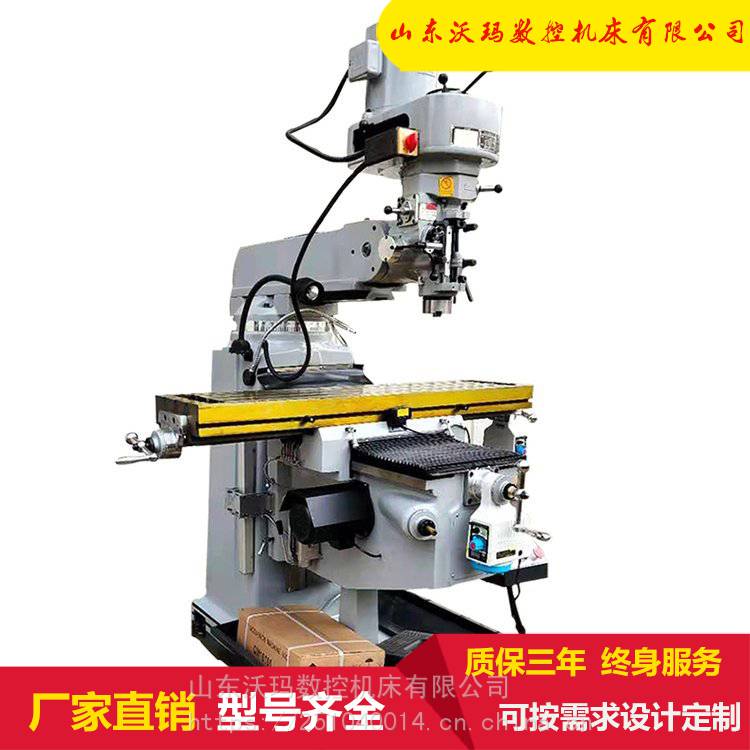

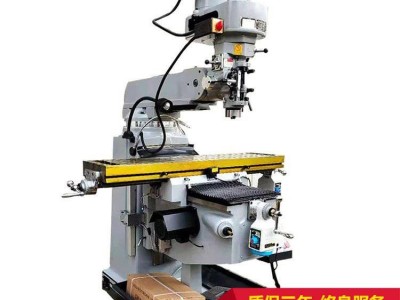

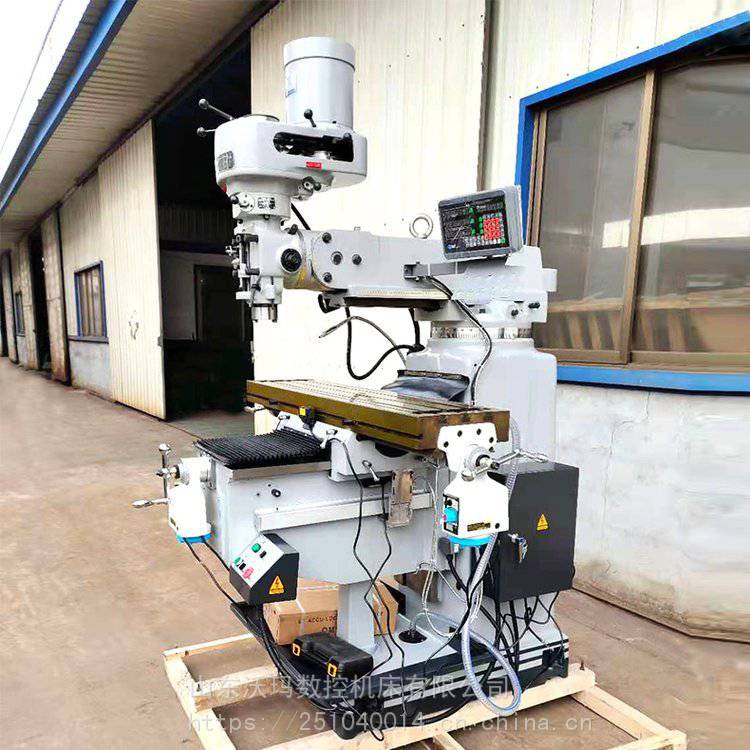

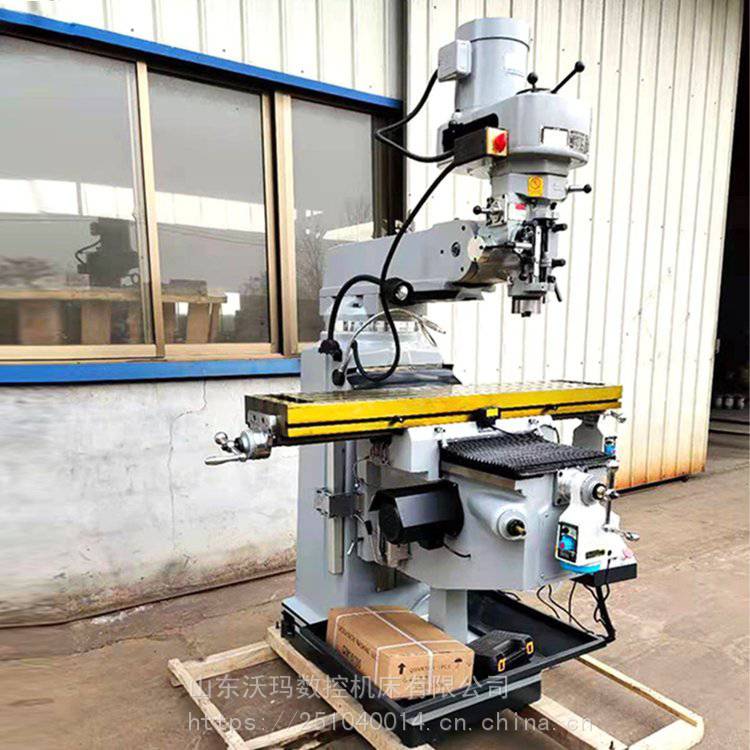

产品简介与用途
本铣床是一种轻型通用金属切削机床，可铣削中、小零件的平面、斜面、沟槽和花键等。g泛应用于机械加
工、模具、仪器、仪表等行业。
主要结构特点：
1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成， 并经人工时效处理，
机床长期使用的稳定性。
2、铣头配置炮塔铣头，且主轴装有手动和微动两种进给方式，加工方便、准确；
铣床头可在垂直平面内调整±45°（勾头 仰角），水平面内回转 360°，拓展机床加工范围。
3、工作台纵、横向有手动进给、机动进给和机动快进三种，机动进给可获得8种不同的进给速度，
能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。
4、升降台Z向升降可通过手动和机动两种方式来实现，且手动和机动是互锁的，了不因素。
5、工作台X向行程可达750mm，且X、Y、Z三方向导轨副经超音频淬火、j密磨削及刮研处理，
提g精度，延长机床的使用寿命。
6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，机床的运转；
同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；
操作面板均使用形象化符号设计，简单直观。
主要技术参数 | 5号机 |
工作台尺寸（mm) | 1370 *305 |
T型槽(槽数*宽度*间距)(mm) | 3*16 * 75 |
X.Y.Z行程自动(mm) | 800 *400 *420 |
X.Y.Z行程手动（mm) | 850 *420 *460 |
滑枕伸缩行程（mm) | 500 |
主轴锥度 | NT40(可选配R8或NT30) |
主轴行程（mm) | 127 |
主轴进给(mm/rev) | 0.040.08 0.15 |
主轴变数级数 | 16级 |
主轴转数范围 | 70-5440 |
电机功率（HP） | 5 |
外形尺寸（长*宽*高mm） | 1700 *1850 * 2350 |
整机重量（KG) | 1450 |
