| 产品特性 : | 切削 | 类型 : | 数控车床 |
| 品牌 : | 沃玛 | 控制形式 : | 人工 |
| 布局形式 : | 卧式 | 产品类型 : | 全新 |
| 售后服务 : | 质保三年 | 型号 : | ck6140 |
| 主电机功率 : | 7.5 | 外形尺寸 : | 2500×1500×1650 |
| 加工精度 : | 精密 | 加工长度 : | 1500 |
| 回转直径 : | 400 | 主轴转速级数 : | 无级 |
| 主轴通孔直径 : | 52 | 安装形式 : | 落地式 |
| 适用行业 : | 通用 | 动力类型 : | 机械传动 |
| 适用范围 : | 通用 | 是否库存 : | 是 |

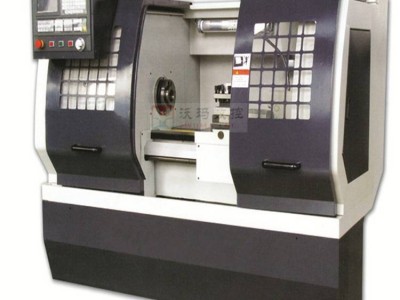

1数控系统采用广数928TD-L ，驱动器、伺服电机、变压器都是原配，全封闭防护
2伺服电机驱动4N-M/X轴 6N-M/Z轴
3螺纹装置
4滚珠丝杠副
5四工位电动刀架
6集中自动润滑系统
7车头高低档,主轴孔径52
8冷却水泵总成
9手动自锁尾座
10.标配三爪手动卡盘可选配液压卡盘
注：1、如需变换系统在广数928TD-L基础上补差价
2、如需主轴孔径增加到80，主轴轴承差价另计，
3、如需全齿轮另行计价
技术参数 | Specifications | Unit | CK6140 |
床身上回转直径 | Max.swing over bed | mm | Ф400 |
拖板上回转直径 | Max.swing over cross slide | mm | Ф180 |
加工长度 | Max.Processing length | mm | 1000/1500 |
X/Z 行程 | X/Z axis travel | mm | X:220 Z:1050/1600 |
主轴传动形式 | Spindle transmission type | 两档变速，档内无级变频调速 | |
主轴转速 | Spindle speed | rpm | L:70～560，H:200～1600 |
主轴端部形式 | Spindle nose | C6 | |
主轴通孔直径 | Spindle bore | mm | 52 |
主轴锥度 | Spindle taper | MT6 | |
主轴电机功率 | Spindle motor | KW | 5.5 |
卡盘尺寸 | Chuck size | mm | 200 |
滚珠丝杠规格 | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
X/Z 进给电机扭矩 | X/Z axis feed motor torque | N.m | X:6 Z:10 |
X/Z 快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
X/Z 重复定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
工件加工精度 | Processing accuracy | IT6-IT7 | |
工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
尾座套筒直径 | Tailstock sleeve dia. | mm | 65 |
尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
尾座套筒锥度 | Tailstock sleeve taper | # | MT4 |
刀架形式 | Tool post type | 电动四工位 | |
刀具外形尺寸 | Cutting tool shape size | mm | 20X20 |
导轨形式 | Guide form | 单山 平轨l | |
总电源容量 | Total power capacity | KVA | 10 |
外形尺寸 | Machine dimension(L×W×H） | mm | 2500/3000X1500X1650 |
机床重量 | N.W. | kg | 1800/2300 |
