| 加工定制 : | 是 | 电压 : | DC 9--24V |
| 电流 : | 8mA | 品牌 : | GROW |
| 型号 : | K212 | 工作模式 : | 芯片式 |
| 应用领域 : | 民用指纹采集仪 | 采集方式 : | 平面采集仪 |

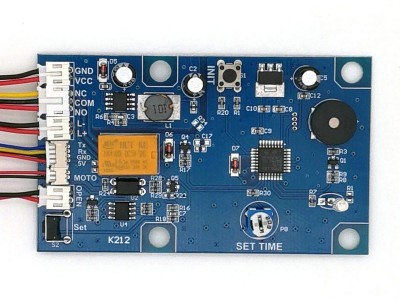

K212 指纹模块控制板，控制简单可靠，继电器输出时间可调，供电电源电压范围广。
可以接R305光学指纹模块，R301、R303、R305F、R306、R307 指纹模块
可以接开门按键信号和门禁对讲信号（12V信号）
同时可以输出2种格式：
输出1：电机信号输出 （电源DC5V，输出0.5秒，停5秒，反电压输出0.5秒，可以接电子锁体）
输出2：继电器输出 (闭合时间0.5--9秒可调）
技术参数：
电源：DC 9--24V，8mA
指纹容量：200枚
线路板尺寸：89*53mm

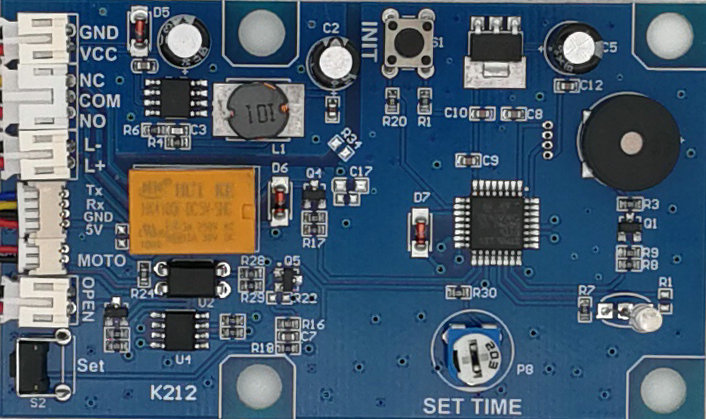

控制板接口示意图：
P1：接电源，电压范围是8--24V,电流要求0.5A（输入）
P2：继电器输出（输出）
P3：接门禁对讲开门信号，电压DC12V（输入）
P4：接指纹模块（输入）
P5：接电子锁体（输出）
P6：开门按键，闭合信号（输入，不可接有电压的信号，否则立刻烧毁主板）
可调电阻：设置继电器闭合时间。
K212控制板说明书
1.工作时指示灯慢闪;
2.按下登记键后，进入登记状态，指示灯快闪;
3.进入登记状态后，可连续登记指纹，如不需要再添加指纹，可等待5 秒，或按登记键退出;
4.需要恢复为出厂状态时，按下初始化键,听到"嘀"声后，松开按键，等待系统初始化，如成功，可听到"嘀---"的长音；
5.指纹通过或开门按键闭合，则继电器动作，闭合0.5到9秒可调；电机接口输出：DC5V，保持0.5秒，停5秒，反电压输出0.5秒；

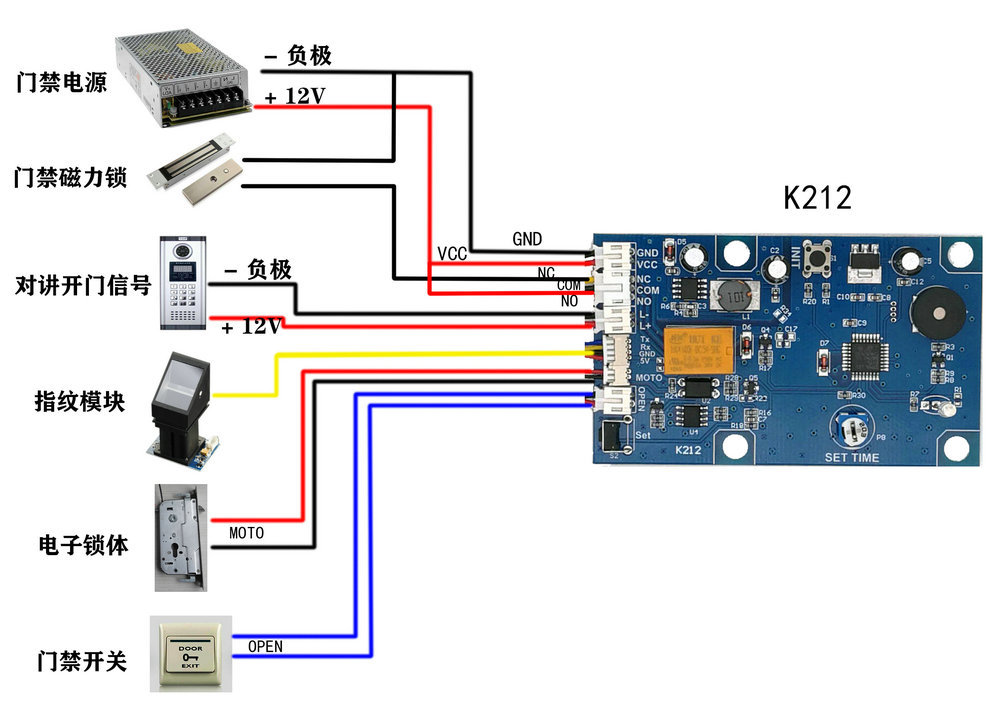

控制板的连接方式：
---------------------------------------------------------------------------------------------------------------------------
备注：
1) 应用这类产品需要有技术基础和动手能力，没有技术支持哦！
2) 需用衡压电源，不能使用充电器之类供电；
3) 本产品是专配，与其他厂家指纹模块不兼容；
4) 产品不含税、不议价、不包邮。批量采购请联系客服；
