| 品牌 : | 理工科教 | 型号 : | LGH-HJ12型 |
| 加工定制 : | 是 | 适用范围 : | 工业机器人实训 |
| 特色服务 : | 保修一年 | 电工电器设备名称 : | 工业机器人焊接实训平台 |

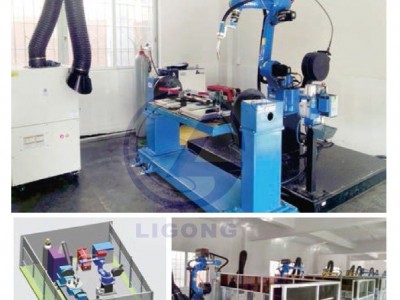

LGH-HJ12型 工业机器人焊接实训平台
LGH-HJ12型 工业机器人焊接实训平台由LG-ZN612型工业机器人和焊机，送丝机，焊*及清*装置，保护气体设备，工作台、工装夹具、变位机，安全系统（围栏、光栅、自动门、门锁等），排烟系统等组成。工业机器人焊接工作站可以完成不同工件的直缝焊，船型焊，弧形焊等工作：利用计算机控制下的连续轨迹或者点位控制、焊接跟踪技术、焊接检测技术等，实现生产中各种焊接需求。
一、配置清单
| 序号 | 名称及规格 | 单位 | 数量 | 备注 |
| 1 | LG-ZN612型工业机器人 | 套 | 1 | LIGONG |
| 2 | 焊接电源 | 台 | 1 | 麦格米特 |
| 3 | 工件翻转台 | 台 | 1 | |
| 4 | 控制系统 | 套 | 1 | LIGONG |
| 5 | 机器人焊* | 套 | 1 | TBI |
| 6 | 安全围栏 | 套 | 1 | |
| 7 | 保护气体 | 冰 | 1 |
二、LG-ZN612型工业机器人技术参数
| 工业机器人 | LG-ZN612 | |
| 自由度 | 6 | |
| 额定负载 | 12Kg | |
| *大工作半径 | 1555mm | |
| 重复定位精度 | ±0.06mm | |
| 运动范围 | J1 | ±168° |
| J2 | -170°/+75° | |
| J3 | +40°/ +265° | |
| J4 | ±180° | |
| J5 | ±108° | |
| J6 | ±360° | |
| 额定速度 | J1 | 148°/s,2.58rad/s |
| J2 | 148°/s,2.58rad/s | |
| J3 | 148°/s,2.58rad/s | |
| J4 | 360°/s,6.28rad/s | |
| J5 | 225°/s,3.93rad/s | |
| J6 | 360°/s,6.28rad/s | |
| *高速度 | J1 | 197.33°/s,3.44rad/s |
| J2 | 197.33°/s,3.44rad/s | |
| J3 | 197.33°/s,3.44rad/s | |
| J4 | 600°/s,10.47rad/s | |
| J5 | 375°/s,6.54rad/s | |
| J6 | 600°/s,10.47rad/s | |
| 容许惯性矩 | J6 | 0.17kg㎡ |
| J5 | 1.2kg㎡ | |
| J4 | 1.2kg㎡ | |
| 容许扭矩 | J6 | 15Nm |
| J5 | 35Nm | |
| J4 | 35Nm | |
| 适用环境 | 温度 | 0～45° |
| 湿度 | 20%～80% | |
| 其他 | 避免与易燃易爆或腐蚀性气体、液体接触，远离电子噪声源（等离子） | |
| 示教器线缆长度 | 8米 | |
| 本体-柜体连接线长度 | 6米 | |
| I/O参数 | 数字量：32输入，31输出（控制柜故障指示灯输出占用1） | |
| 电源容量 | 3.8kVA | |
| 额定功率 | 3kW | |
| 额定电压 | 3相AC380V | |
| 额定电流 | 5.4A | |
| 本体防护等级 | IP54/IP65（手腕） | |
| 安装方式 | 地面安装、侧挂安装 | |
| 本体重量 | 196kg | |
| 控制柜防护等级 | IP53 | |
| 控制柜尺寸 | 650mm（宽）×580mm（厚）×940mm（高）-立式 | |
| 控制柜重量 | 130KG | |
