| 品牌 : | 理工科教 | 型号 : | LG-RAI02型 |
| 加工定制 : | 是 | 适用范围 : | 工业机器人实训 |
| 特色服务 : | 保修一年 | 电工电器设备名称 : | 工业机器人与视觉实训平台 |

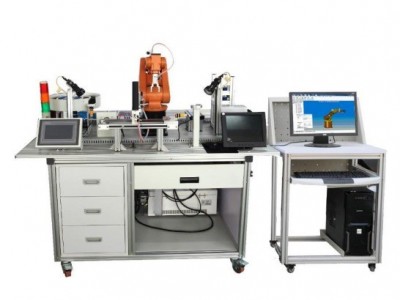

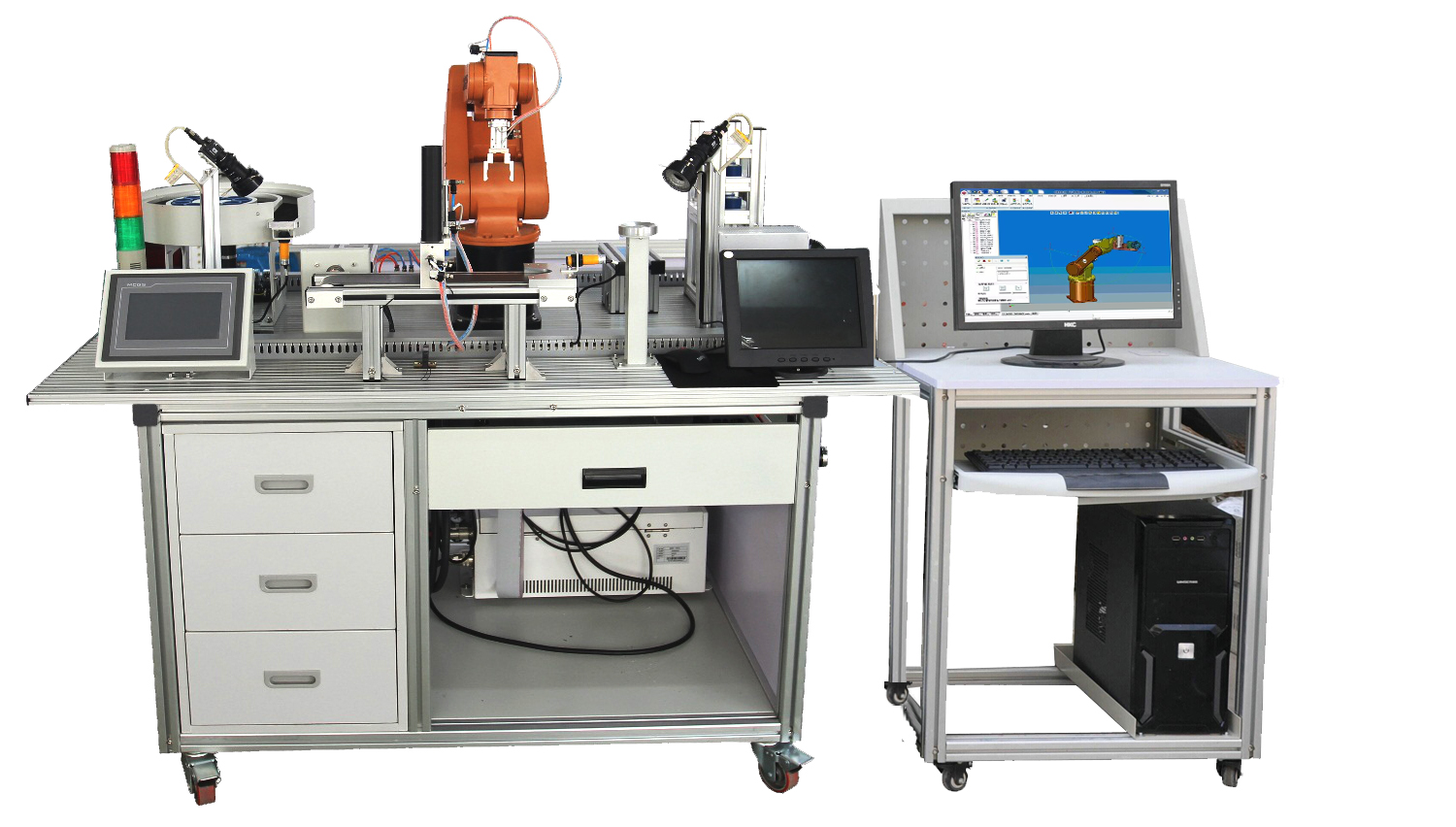

LG-RAI02型 工业机器人与视觉实训平台
一、产品概述
LG-RAI02型 工业机器人与视觉实训平台以工业机器人与机器视觉为核心，将机械、气动、运动控制、变频调速、PLC控制技术有机地进行整合，结构模块化，便于组合，实现对不同物料进行快速的检测、组装。为了方便实训教学，系统进行了专门的设计，可以完成各类机器人单项训练和综合性项目训练，可完成各类机器人单项训练和综合性项目训练。可以进行六轴机器人示教、定位、抓取、装配、入库等训练，
二、技术性能
1. 输入电源：单相～220V±10% 50Hz
2. 工作环境：温度-10℃～+40℃ 相对湿度≤85%（25℃） 海拔＜4000m
3. 装置容量：＜1.5kVA
4. 实训平台尺寸：1500mm×880mm×1400mm
5. 安全保护：具有漏电保护，安全符合国家标准
三、设备结构与组成
该实训平台由STEP SD500型六自由度工业机器人系统、欧姆龙智能视觉检测系统、可编程控制器（PLC）系统、供料单元、输送单元、供料废料暂存单元、加工废料暂存单元、工件组装单元、仓库单元、各类工件、型材实训桌、型材电脑桌等组成。
1、新时达STEP SD500型六自由度工业机器人系统
由机器人本体、机器人控制器、示教单元、输入输出信号转换器和抓取机构组成，装备气动手爪、可对工件进行搬运、装配、拆解等操作。
2、欧姆龙智能视觉检测系统
配备一套欧姆龙FZ-350智能视觉系统，由视觉控制器、白色光源、视觉相机及监视显示器等组成。用于检测工件的特性，如数字、颜色、形状等，还可以对装配效果进行实时检测操作。通过I/O电缆连接到PLC或机器人控制器，也支持串行总线和以太网总线连接到PLC或机器人控制器，对检测结果和检测数据进行传输。
3、西门子可编程控制器单元
配备西门子S7-1200 CPU1214C AC/DC/RLY可编程控制器，自带以太网通讯模块、数字量扩展模块控制机器人、电机、气缸等执行机构动作，处理各单元检测信号，管理工作流程、数据传输等任务。
4、供料单元
由料斗、回转台、导料机构、工件滑道、开关电源、可编程序控制器、按钮、I/O接口板、通讯接口板、电气网孔板、直流减速电机组成，主要完成将工件从回传上料台依次送到检测工位。
5、输送单元
包含一套交流调速系统，由三菱D720变频器、三相交流电机、传送带、光纤传感器等组成，安装在型材实训桌上，用于传输工件。
6、工件组装单元
由工件光纤传感器、加工台、气缸、小物料等组成，安装在传送带上，用于装配工件。
7、仓库单元
由铝型材和机玻璃组成3×3库体组成
8、废品暂存仓
安装在型材实训桌上，分别对供料异常物料暂存，对加工异常物料暂存。
9、触摸屏 7寸，是一套以先进的Cortex-A8 CPU为核心（主频600MHz）的高性能嵌入式一体化触摸屏。
10、自动化创新物联网应用云平台模块
