| 工作范围 : | 1310mm | 品牌 : | 理工伟业 |
| 型号 : | LG-SX610 | 关节数量 : | 6 |
| 服务 : | 免费运输、安装、培训 | 保修期 : | 3年 |

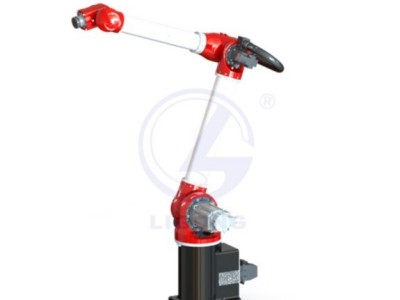

LG-SX610六轴工业机器人
LG-SX610六轴工业机器人针对玻璃机、平磨机、雕铣机及其他机床等推出前端高防护版本，满足任意方向喷水，或浸水，小臂前端达到IP67防护等级全新一代LG-SX610六轴工业机器人，在SX6系列机器人的基础上，进一步优化升级，速度更快，负载能力更强，防护等级更高。
一、产品特点及优势
1、安装占地面积小：机器人底座非常小，占地面积小于0.06m²。
2、高精度，高灵活性：平均重复精度可达+0.03mm， 0.05mm；不仅具备通用6轴功能，当使用通用机器人用法功能无足够空间时，还可以编程内旋转模式另辟蹊径实现避让。
3、重量轻，任意方向安装：本体重量61kg左右，可任何方向安装。
4、臂长更大、负载能力更强：通过轻量化的设计，使用高速电机、高精度的减速器，使机器人臂长增加至1310mm， 负载10kg。
5、防护等级更高：经过结构优化，进行密封设计，经过测试，手臂前端防护等级达到了IP67。
二、技术参数
工业机器人 | LG-SX610 | |
自由度 | 6 | |
负载 | 10Kg | |
工作半径 | 1310mm | |
重复定位精度 | ±0.05mm | |
运动范围 | J1 | ±155° |
J2 | -178°/-2° | |
J3 | +120 /+420° | |
J4 | ±190° | |
J5 | ±150° | |
J6 | ±360° | |
额定速度 | J1 | 180°/s，3.14 rad/s |
J2 | 250°/s，4.36 rad/s | |
J3 | 180°/s，3.14 rad/s | |
J4 | 235°/s，4.11 rad/s | |
J5 | 180°/s，3.14 rad/s | |
J6 | 360°/s，6.28 rad/s | |
高速度 | J1 | 240°/s，4.19 rad/s |
J2 | 250°/s，4.36 rad/s | |
J3 | 300°/s，5.24 rad/s | |
J4 | 392°/s，6.84 rad/s | |
J5 | 300°/s，5.24 rad/s | |
J6 | 600°/s，10.46 rad/s | |
容许惯性矩 | J6 | 0.15kg㎡ |
J5 | 0.42kg㎡ | |
J4 | 0.42kg㎡ | |
容许扭矩 | J6 | 12.7Nm |
J5 | 20.4Nm | |
J4 | 20.4Nm | |
适用环境 | 温度 | 0～45° |
湿度 | 20%～80% | |
其他 | 避免与易燃易爆或腐蚀性气体、液体接触，远离电子噪声源（等离子） | |
示教器线缆长度 | 8米 | |
本体-柜体连接线长度 | 3米 | |
I/O参数 | 数字量：32输入，31输出 | |
电源容量 | 3kVA | |
额定功率 | 2.4kW | |
额定电压 | 单相AC220V | |
额定电流 | 13A | |
本体防护等级 | IP54，手臂前端IP67 | |
安装方式 | 地面安装、倒挂安装、侧挂安装、任意方向安装 | |
本体重量 | 61kg | |
控制柜防护等级 | IP53 | |
控制柜尺寸 | 500（宽）×270（厚）×530（高）-可立可卧 | |
控制柜重量 | 38KG | |
三、工业机器人参数图
运动范围图
底座安装尺寸图
末端输出法兰尺寸图
四、应用领域
工控盒铆钉自动送料—压铆—镭雕—组装自动化
数控机床上下料
冲压生产线
