产品类型: | 全新 | 适用范围: | 通用 |
是否库存: | 是 | 是否有现货: | 是 |
适用行业: | 通用 | 主轴转速级数: | 无级 |
刀架数量: | 4工位电动刀架 | 加工零件: | 卡盘式数控车床 |
安装形式: | 落地式 | 动力类型: | 机械传动 |

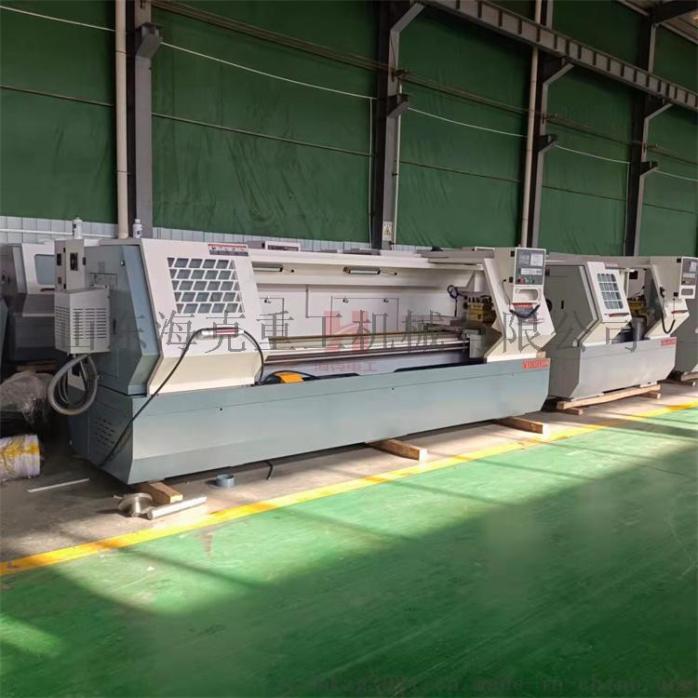

控制形式: | 数控 | 类型: | 数控车床 |
加工精度: | 精密 | 布局形式: | 卧式 |
自动化程度: | 自动 | 主电机功率: | 7.5 |
外形尺寸: | 2500*1500*1690 | 最大加工长度: | 3000 |
最大加工直径: | 500 | 最大回转直径: | 500 |
主轴通孔直径: | 82 | 售后服务: | 质保五年 |

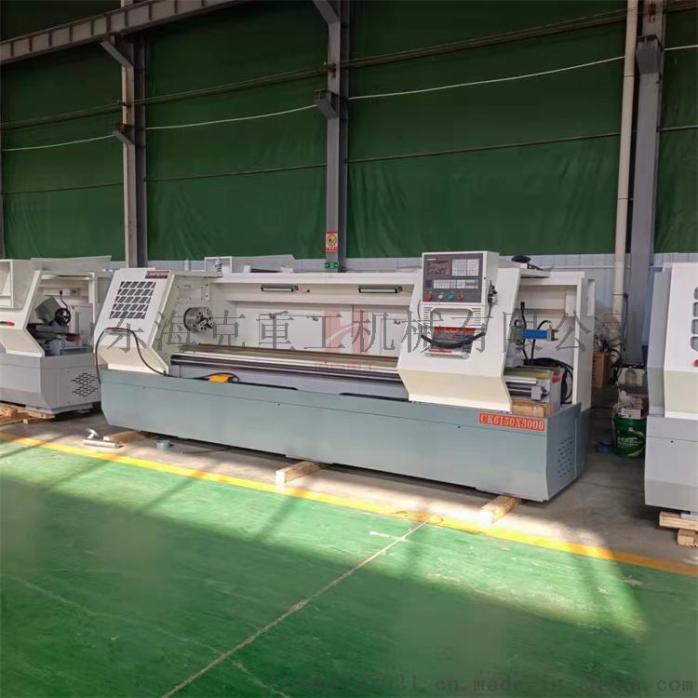

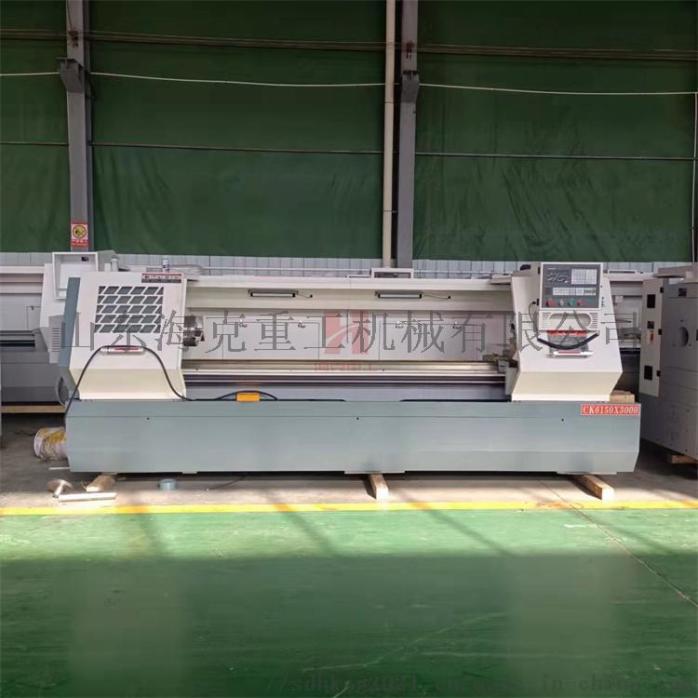

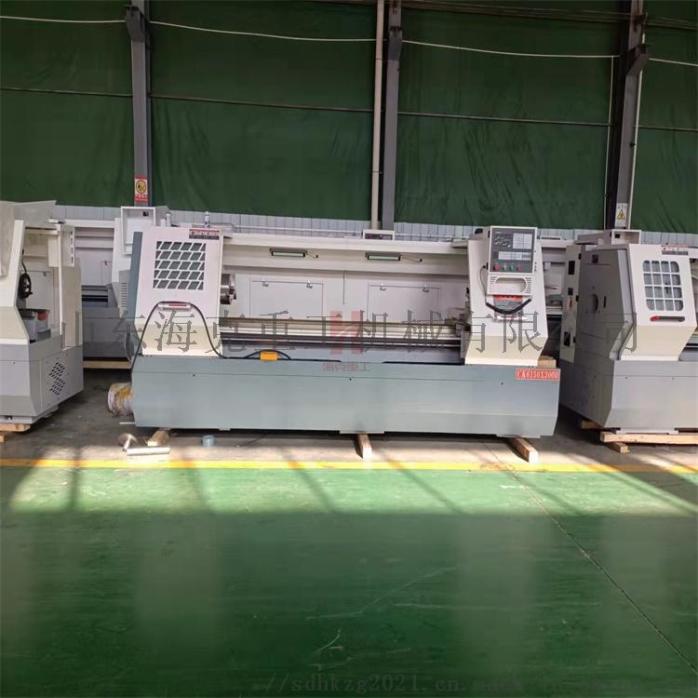

型号: | Ck6150 | 规格: | Ck6150-3000 |
商标: | 海克重工 | 包装: | 聚乙烯薄膜 |
卡盘尺寸: | 250 | 产量: | 99999 |
技术参数 | Specifications | Unit | CK6150 |
床身上最大回转直径 | mm | Ф500 | |
拖板上最大回转直径 | mm | Ф280 | |
最大加工长度 | mm | 1000/1500 | |
X/Z最大行程 | X/Z axis travel | mm | X:220 Z:1050/1600 |
主轴传动形式 | Spindle transmission type | 三档变速,档内无级变频调速 | |
主轴转速 | Spindle speed | rpm | L:70~560,H:200~1600 |
主轴端部形式 | Spindle nose | C6 | |
主轴通孔直径 | Spindle bore | mm | 52 |
主轴锥度 | Spindle taper | MT6 | |
主轴电机功率 | Spindle motor | KW | 7.5 |

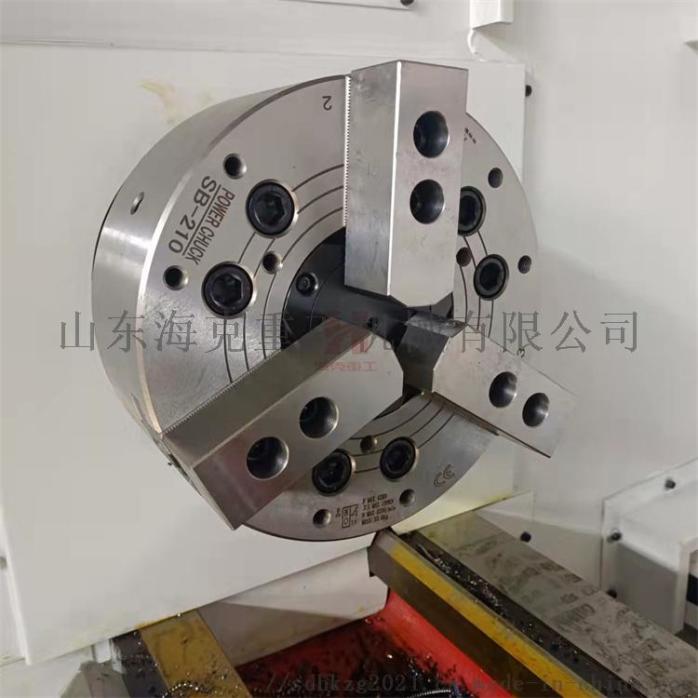

卡盘尺寸 | Chuck size | mm | 250 |
滚珠丝杠规格 | mm | φ25X6/φ40X8 | |
X/Z进给电机扭矩 | X/Z axis feed motor torque | N.m | X:6 Z:10 |
X/Z快移速度 | X/Z axis rapid traverse | m/min | X:6 Z:8 |
X/Z重复定位精度 | X/Z axis repeatability | mm | 0.01/0.015 |
工件加工精度 | Processing accuracy | IT 7 | |
工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
尾座套筒直径 | Tailstock sleeve dia. | mm | 75 |
尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
尾座套筒锥度 | Tailstock sleeve taper | # | MT5 |

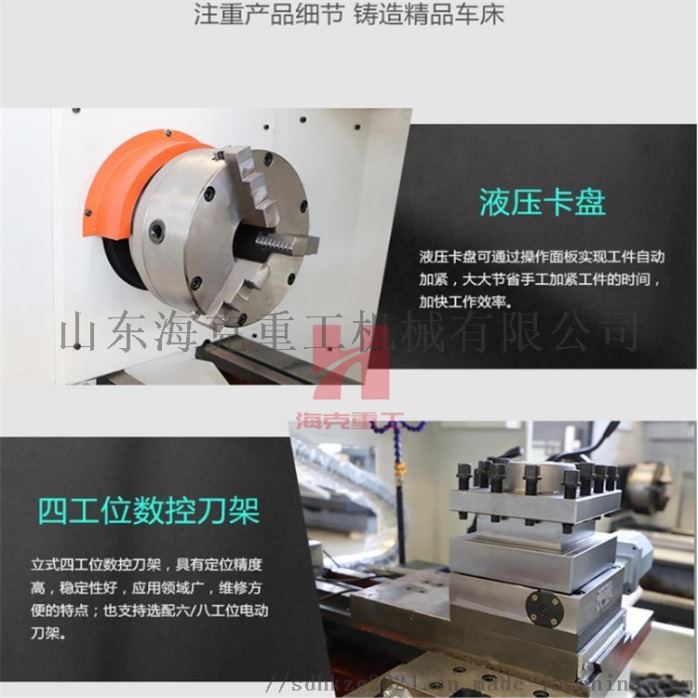

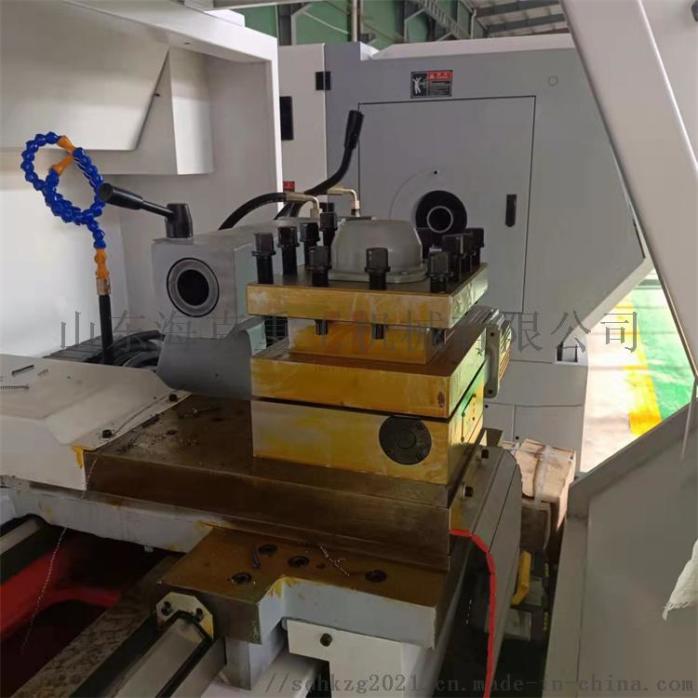

刀架形式 | Tool post type | 电动四工位 | |
刀具外形尺寸 | Cutting tool shape size | mm | 25X25 |

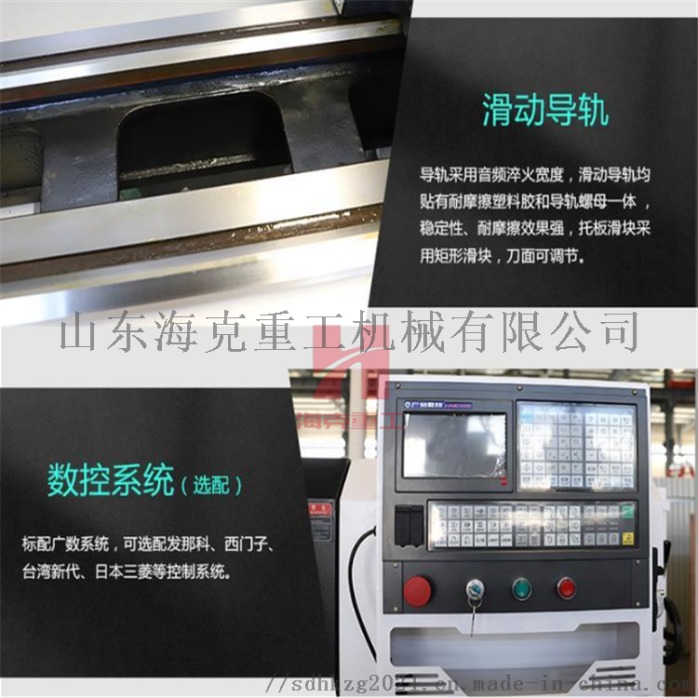

导轨形式 | Guide form | 单山平轨l | |
总电源容量 | Total power capacity | KVA | 10 |
外形尺寸 | Machine dimension(L×W×H) | mm | 2500/3000X1500X1650 |
机床重量 | N.W. | kg | 2000/2500 |
序号 | 设备名称 | 型号或规格 | 生产厂家/国别 | 数量 |
1 | 尾顶 | 国产 | 1件 | |
2 | 三爪卡盘 | Φ200mm | 国产 | 1套 |
3 | 手推式油枪 | 国产 | 1件 | |
4 | 卡盘扳手 | 国产 | 1件 | |
5 | 常用工具包 | 呼和浩特众环 | 1套 | |
6 | 卡盘螺钉扳手 | 国产 | 1件 | |
7 | 地脚螺钉及调整垫铁 | 国产 | 1套 |
序号 | 配置名称 |

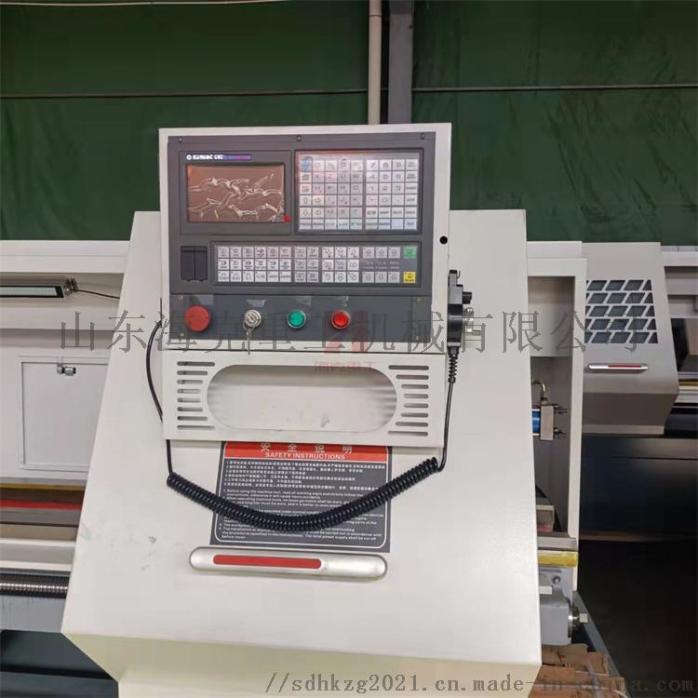

1 | 数控系统GSK、KND、三菱、西门子、FANUC系统 |
2 | 液压卡盘 |
3 | 液压尾座 |
4 | 六工位电动刀塔 |
5 | 六工位、八工位液压刀塔 |
6 | 自动门 |
