| 品牌 : | JPZGNC/金品重工 | 型号 : | CK61100数控车床 |
| 售后服务 : | 系统质保三年，整机维护 | 数控机床分类 : | 数控车床 |
| 主电机功率 : | 15 | 运动方式 : | 点位控制 |
| 加工尺寸范围 : | 1500-10000 | 刀具数量 : | 4 |
| 控制方式 : | 开环控制 | 控制系统 : | 广数980TDC |
| 布局形式 : | 卧式 | 动力类型 : | 电动 |
| 用途 : | 金属成型 | 适用行业 : | 通用 |
多型号规格，按要求定制选配置
系统质保三年，整机维护
常规型号均有现货，按要求选配，可非标定制
，送货上门
按要求选配：加工直径、导轨宽度、加工长度、数控系统等
更多机床图片、机床视频、机床详细配置、机床价格请和工作人员联系！

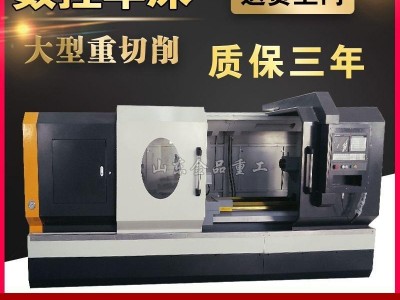

◆ CK61100数控车床采用机电一体化设计、外形美观、结构合理、用途广泛、操作方便。
◆ 本机床可实现自动控制，能够自动加工多种零件的内外圆、端面、切槽、任意锥面、球面、及各种公英制圆柱，圆锥螺纹等。
◆ 配有完善的S.T.M功能，可发出和接受多种信号，控制自动加工过程。
◆ 主轴采用高精度滚动轴承支承，回转精度高。
◆ 拖板纵横向采用高精度滚珠丝杠转动，动态性能好，加工精度高。
◆ 工件装夹形式：一、三爪卡盘装夹；二、弹簧夹头装夹，供用户选择。
◆ 可按用户要求选配自动送料架。
型号 | 单位 | CK61100 | |
技术规格 | 床身 回转直径 | Mm | 1000 |
滑板上 回转直径 | Mm | 660 | |
加工长度 | Mm | 1500/3000/6000 | |
床身宽度 | Mm | 660 | |
主轴 | 主轴传动形式 | 三档机械变速，变频无极调速 | |
主轴转速级数 | 无级 | ||
主轴转速范围 | r/min | 18-600 | |
主轴端部结构 | C11 | ||
主轴孔前端锥度 | 公制140 1:20 | ||
主轴孔直径 | Mm | 130 | |
主电机型号 | YVP180M-6-15KW | ||
进给系统 | 刀架 行程 | Mm | X:530 Z:1200 1650 3100 |
滚珠丝杠直径*螺距 | Mm | X:3205 Z:6310 | |
快速移动进给 | Mm/min | X:4000 Z:5000 | |
定位精度 | Mm | X:0.025 Z:0.03 | |
重复定位精度 | Mm | X:0.001Z:0.015 | |
工件加工精度 | IT6-IT7 | ||
工件表面粗糙度 | Ral.6 | ||
尾座装置 | 尾座套筒直径 | Mm | 100 |
尾座套筒行程 | Mm | 250 | |
尾座套筒锥孔锥度 | 莫氏6# | ||
刀架装置 | 标准配置 | 电动立式四工位刀架 | |
特殊选择配置 | 卧式六工位电动刀架 | ||
重复定位精度 | Mm | 0.01 | |
刀杆截面 | Mm | 35*35 | |
控制系统 | 标准配置 | GSK980TDC | |
选择配置 | KND,FANUC,西门子 | ||
伺服驱动电机 | X:X130SJT-M150B Z: X175SJT-M220B | ||
外形尺寸 | 机床外观尺寸（长*宽*高） | Mm | 4750(5500) 1920*1800 |
重量 | 机床净重 | kg | 6000/8500/13500 |
可选配置 | |
1 | 数控系统广数GSK、凯恩帝KND、三菱Mitsubishi、西门子Siemens、发那科FANUC系统 |
2 | 液压卡盘hydraulic chuck |
3 | 液压尾座hydraulic tailstock |
4 | 液压或动力刀塔hydraulic or power turret |
5 | 全封闭防护罩full-shield |
机床图片价格及参数供参考，详情旺旺工作人员！
