| 加工定制 : | 否 | 品牌 : | 奥林巴斯 |
| 型号 : | 5CC10.2-16 | 尺寸 : | 资料参考（V） |
| 材质 : | pc | 用途 : | 见说明 |
概述：

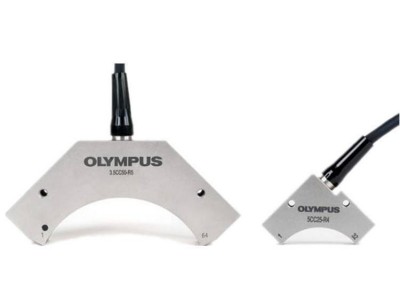

弯曲阵列探头由耐腐蚀的不锈钢外壳制成，并保证在水下1 m内防水。这些探头的声阻抗与水匹配。它们与可调节的浸入式楔块兼容，不仅可用于检查碳纤维增强聚合物（CFRP）角，而且还可用于复合材料的分层检查。
好处
声阻抗与水匹配。
围绕半径的高周向分辨率
耐腐蚀不锈钢外壳
防水功能可确保水下1 m（3.28 ft）
兼容可调节的浸入式楔子
典型应用
碳纤维增强聚合物（CFRP）角的检查
复合检查是否分层
探头规格和尺寸
| 零件号 | 项目编号 | 机壳类型 | 频率（兆赫） | 元素数 | 节距（mm） | 高度（毫米） | 半径（毫米）（R） | 角度（°）（A） | 检验类型 |
| 3.5CC10.2-16-R1 | U8330453 | R1 | 3.5 | 16 | 1.0 | 5.0 | 10.2 | 90 | ID |
| 5CC10.2-16-R1 | U8330709 | R1 | 5.0 | 16 | 1.0 | 5.0 | 10.2 | 90 | ID |
| 3.5CC25-32-R4 | U8330629 | R4 | 3.5 | 32 | 1.32 | 6.0 | 25.0 | 90 | 内径，外径 |
| 5CC25-32-R4 | U8330479 | R4 | 5.0 | 32 | 1.32 | 6.0 | 25.0 | 90 | 内径，外径 |
| 3.5CC50-64-R5 | U8330630 | R5 | 3.5 | 64 | 1.65 | 6.0 | 50.0 | 121 | 从 |
| 5CC50-64-R5 | U8330636 | R5 | 5.0 | 64 | 1.65 | 6.0 | 50.0 | 121 | 从 |
| 这些探针都配备了的OmniScan标准®连接器和一个2.5米（8.2英尺），电缆，或者可以专门装有其他连接器和电缆长 | |||||||||
