| 类型 : | 炮塔铣床 | 品牌 : | 沈机山东集团 |
| 型号 : | 数控炮塔铣床 | 重量 : | 2.2 |
| 主电机功率 : | 3.7HP | 主轴转速范围 : | 66-5440 |
| 工作台尺寸 : | 1270*254/1370*305 | 主轴锥孔锥度 : | R8/NT40 |
| T型槽数目 : | 3 | 控制形式 : | 程序控制 |
| 布局形式 : | 立式 | 作用对象 : | 通用 |
| 作用对象材质 : | 通用 | 适用范围 : | 通用 |
| 适用行业 : | 通用 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 质保三年 |
组成：
多功能摇臂铣床机身采用铸铁，经人工时效处理后精度高。升降台均采用矩形导轨，接触面多，刚性足。经高频处理和精磨削，滑道贴塑后，运动精度和寿命俱佳。多功能摇臂铣床主轴采用铬钼合金制作，配以精密角接触轴承，经调质处理及精磨削，切削力强，精度高。
用途：

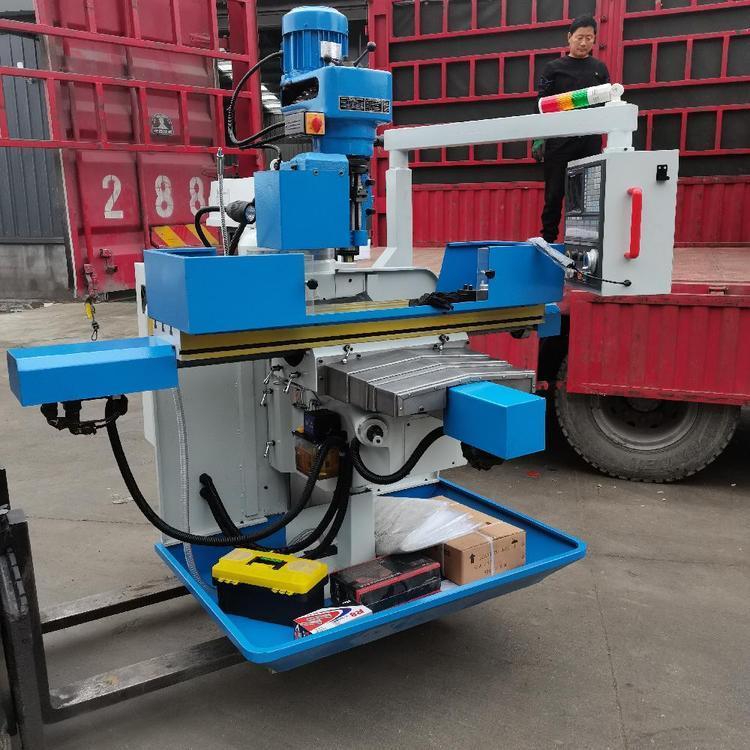

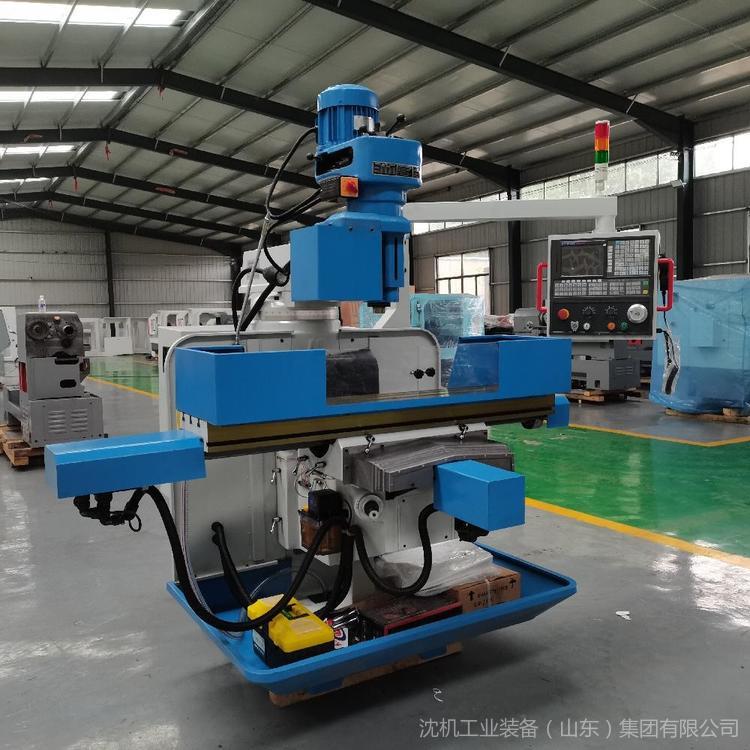

炮塔铣床是一种轻型通用金属切削机床，可铣削中、小零件的平面、斜面、沟槽和花键等。应用于机械加工、模具、仪器、仪表等行业。
结构特点：

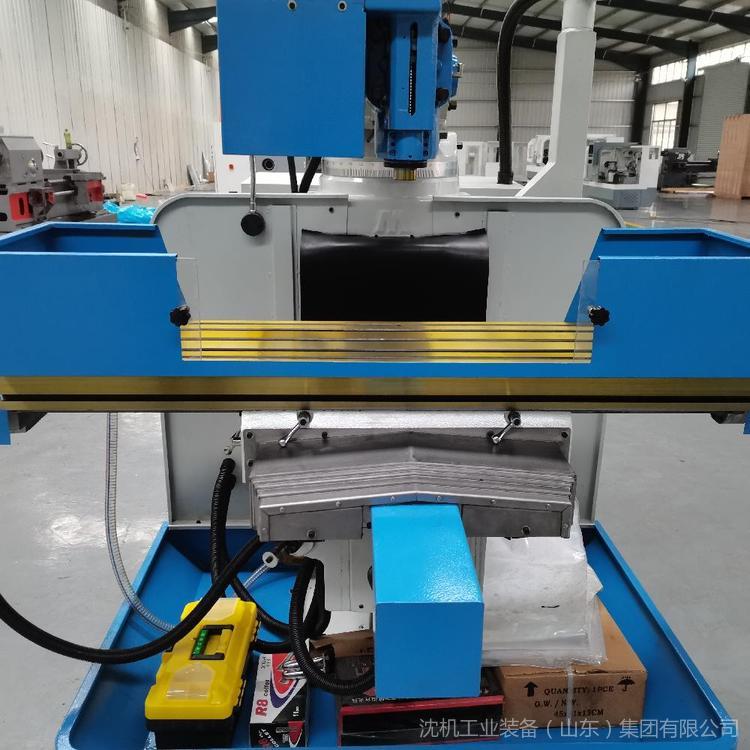

1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用材料铸造而成，并经人工时效处理，让机床长期使用稳定。
2、铣头配置炮塔铣床头，且主轴装有手动和微动两种进给方式，加工方便、准确；铣床头可在垂直平面内调整±45°，水平面内回转 360°，机床加工范围。

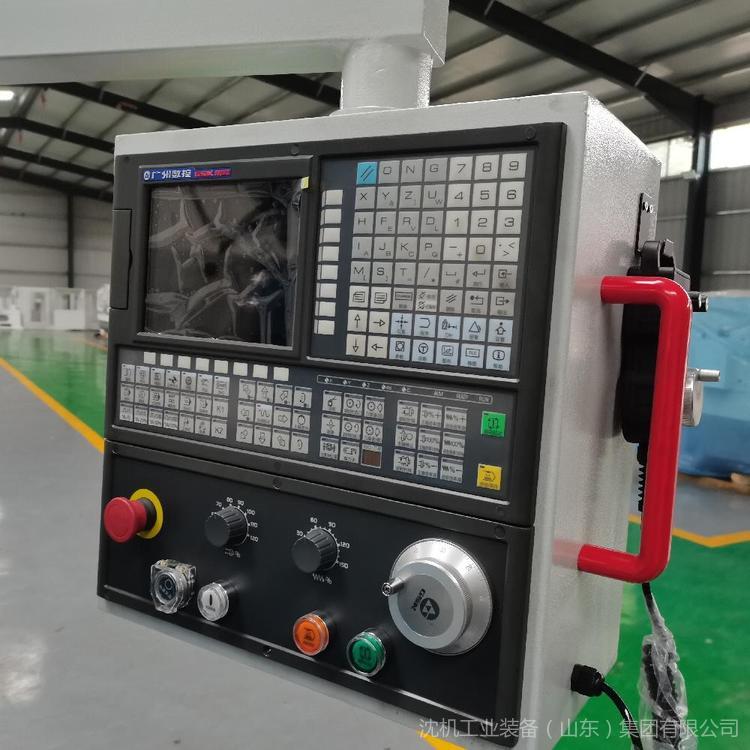

3、机床操作系统通过支臂悬挂在机床的右方，符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。
4、炮塔铣床主轴可选用R8.NT30NT40,
项 目 | 内 容 | 单 位 | 参 数 |
行 程 | 左右行程（X） | mm | 780 |
前后行程（Y） | mm | 380 | |
上下行程（Z） | mm | 120 | |
主轴头端面到工作台面 | mm | 50-465mm | |
工作台 | 工作台面长 | mm | 1370 |
工作台面宽 | mm | 305 | |
工作台承重 | Kg | 300kg | |
T型槽 | 规格 | mm | 3-16 |
主 轴 | 锥度 | R8 | |
主轴转速 | rpm | 80-5440（16级） | |
额定功率 | Kw | 3Kw变频电机 | |
精度 | 定位精度 | mm | ±0.01 |
重复精度 | mm | ±0.01 | |
轴向电机 | 功率X/Y/Z | kw | 1.5kw/2HP |
进给速度 | X/Y/Z快速移动速率 | mm | X.Y:5m/min |
X/Y/Z 切削速度 | mm/min | X.Y:1-1000min | |
通用参数 | 机床重量 | kg | 1550 |
外形尺寸 | mm | 1750*1700*2200mm | |
电力要求 | KVA | 380V |
随机文件：
序号 | 技术资料名称 | 份数 | 备注 |
1 | 机床使用说明书（机械、电气） | 一份 | |
2 | 维修配套目录 | 一份 | |
3 | 合格证 | 一份 | |
4 | 装箱单 | 一份 |
