横向轨距 4000mm
轨道长度 14000mm
切割有效长度 12000mm
切割有效宽度 32000mm
数控割炬 1
等离子
驱动方式 双边驱动
切割运行速度 10-6000mm/min
**快速返程速度
6000mm/min
等离子电源 等离子（国产）
100
（穿孔16mm
）
切割气源 压缩空气（客户自备）
装机容量 19kw
电 源 380VAC
±10% 50-60Hz

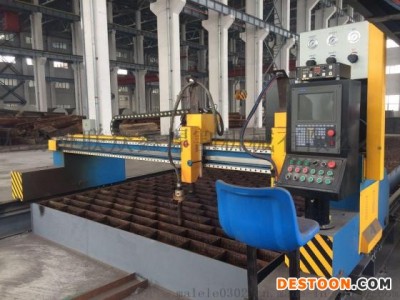

为了满足高速度，高精度的要求，在设计和加工制造中对影响整机性能的磨擦、齿隙、刚度、惯量等机械结构都进行了综合考虑，并运用计算机对机器的动态特性进行分析。
●横梁采用矩形钢管与钢板焊接的复式箱形结构，具有很高的强度和刚性。
●纵向精密钢轨（24kg/
米）采用铁路用合金钢轨做重载荷导轨，经精加工（刨、平面磨）制成。
●
横向导轨采用高精度导轨，保证横向导向精度。
●
钢带传动机构采用大直径抛物面滚轮，带动优质不锈钢带组成窄 间隙钢带机，可带动多组割炬做相同或镜相动作。
●
精密齿条采用特种合金钢锻制经精加工，热处理，再精加工等工序使齿条精度达7
级，确保传动的高精度与长寿命。
●
电动式割炬吊架：驱动为直流减速电机，通过丝杆及精密导向带动割炬做直线升降运动，吊架行程为150mm
。
●
数控割炬气路、电路采用拖链传动。
