加工定制 : | 是 | 品牌 : | 星辉 |
型号 : | E3-1325D | 类型 : | 木工加工中心 |
工作形式 : | 全自动 | 产品类型 : | 全新 |
额定功率 : | 28(kw) | 外形尺寸 : | 2500*1260*200(mm) |
加工长度 : | 2440(mm) | 加工厚度 : | 50(mm) |
加工宽度 : | 1220(mm) | 整机重量 : | 3000(kg) |
送料速度 : | 15m/min | 适用范围 : | 板式家具、定制橱柜衣柜、办公家具、定制家具 |
额定电压 : | AC380/3PH/50HZ |
板式生产线设备生产流程:
CV软件与E3/E4上下料设备对接,可实现“四个自动化”。根据CV计算的板材优化开料方案,相应优化代码自动输入上下料设备中??自动上料:叉车将一打板材放置在上料处,在上料区有自动感应的光电开关,每当设备自动抓一张板材,上料处会自动升高至设备同样的高度,方便下次抓料??自动打垂直孔:吸盘自动抓料后定位装置调整板材至状态,系统读取CV软件生成的加工代码,排钻自动执行打垂直孔??自动开料(可切割异形):打孔完毕后进行开料(包含切异形),板材切割后,推料装置下降至台面??自动下料:把切好的板材推至下料区,同时吸盘抓一块新的板材到加工区,整个过程实现自动化??条码机自动打印条码:下料区有条码打印机,每切割一块板材相应打出一张条码,加工条码上包含板材规格、尺寸、孔位等信息,为后续加工做好准备??粘贴条码到相应的板材:工作人员在下料区将条码贴到相应的板材上,每拿下一块板材,下料处的光电开关会自动感应,皮带传送板材至开关处,工作人员把板材放置到传送带上即可。

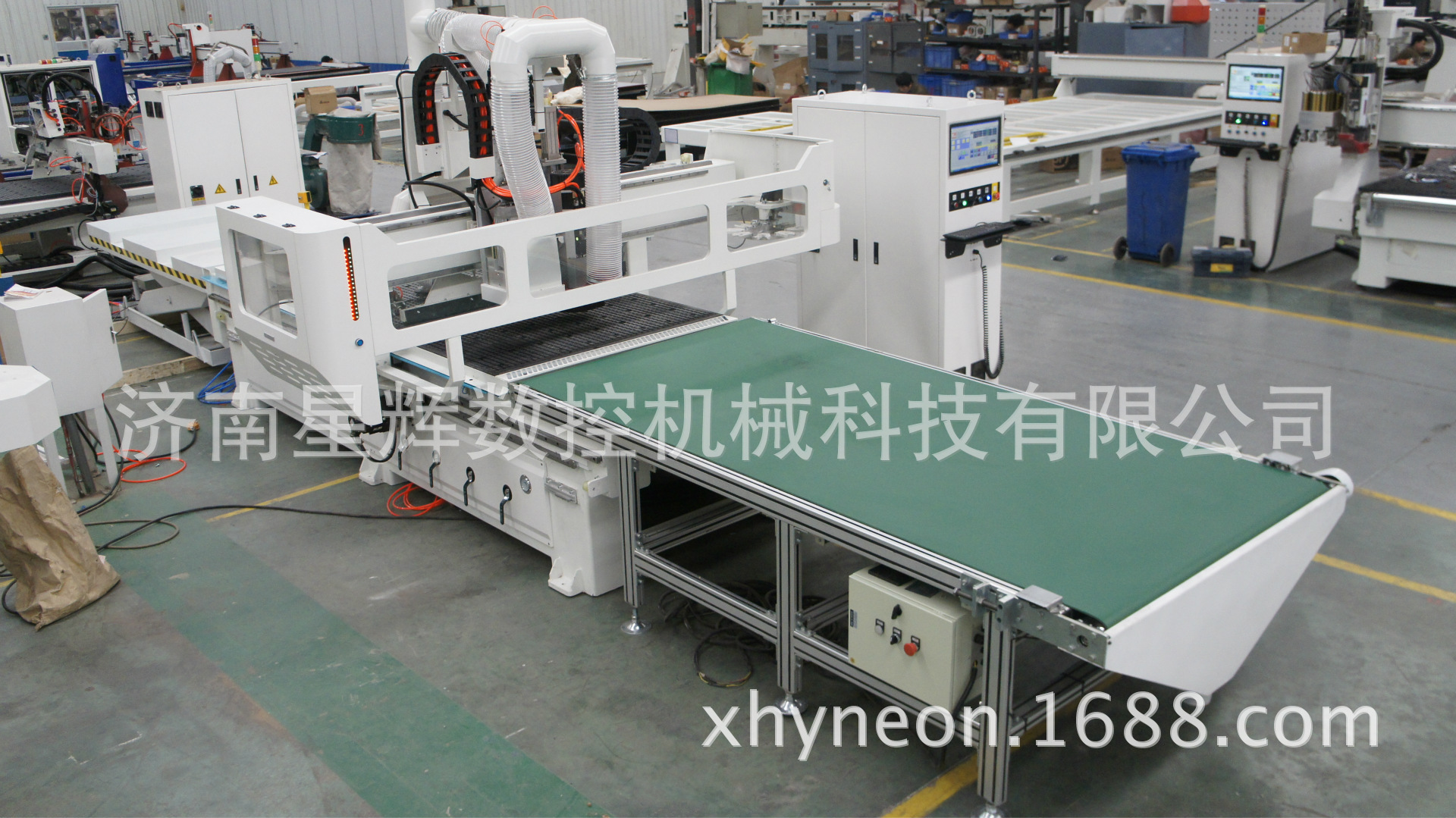

数控排钻开料中心
主要配置
意大利大功率自动换刀主轴
德国斜齿条
日本伺服驱动系统和行星减速机
法国施耐德电气元件等进口部件,性能稳定
功能特性

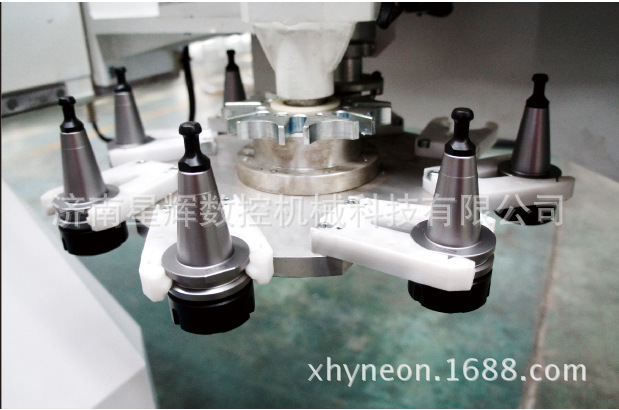

配置斗笠式刀库,是一款性价比极高的加工中心。
台面为真空吸附台面,可强力吸附不同面积的材料
为自动上料、优化开料、打垂直孔、自动下料一步完成,工序无间断,实现效率产出 化。适用行业:板式家具,橱柜衣柜,办公家具,定制家具。
E3系列 | E3-1325D |
有效行程范围 | 2500*1260*200mm |
加工尺寸 | 2440*1240*50mm |
台面尺寸 | 2440*1250mm |
上下料速度 | 15m/min |
传动形式 | X/Y 齿条, Z轴丝杠 |
台面结构 | 条形真空吸附 |
主轴功率 | 9.0KW |
主轴转速 | 24000r/min |
快移速度 | 45m/min |
工作速度 | 20m/min |
刀库形式 | 斗笠式 |
刀库容量 | 8 |
驱动系统 | 安川 |
工作电压 | AC380/3PH/50HZ |
操作系统 | 新代 / OSAI |
