产品类型: | 全新 | 适用范围: | 通用 |
是否库存: | 否 | 是否有现货: | 否 |
认证: | 00 | 适用行业: | 通用 |
主轴转速级数: | 无级 | 刀架数量: | 单刀架数控车床 |
加工零件: | 卡盘式数控车床 | 安装形式: | 落地式 |
动力类型: | 电动 | 控制形式: | 数控 |
类型: | 数控车床 | 加工精度: | 高精度 |
布局形式: | 立式 | 自动化程度: | 自动 |
主电机功率: | 15 | 外形尺寸: | 3600*1950*2000 |
最大加工长度: | 3000 | 最大加工直径: | 1100 |
最大回转直径: | 1000 | 主轴通孔直径: | 105 |
售后服务: | 质保一年 | 型号: | Ck61100 |
规格: | Ck61100 | 商标: | 000 |
包装: | 聚乙烯薄膜 | 专利分类: | 000 |
专利号: | 000 | 机床重量: | 4400 |
产量: | 1000 |
一

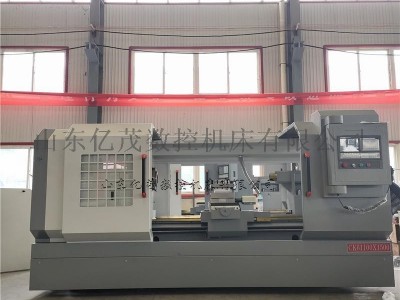

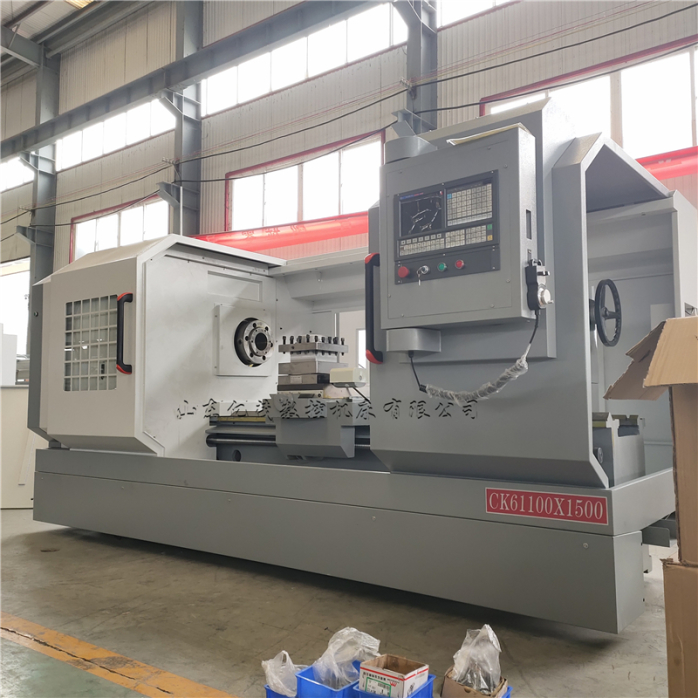

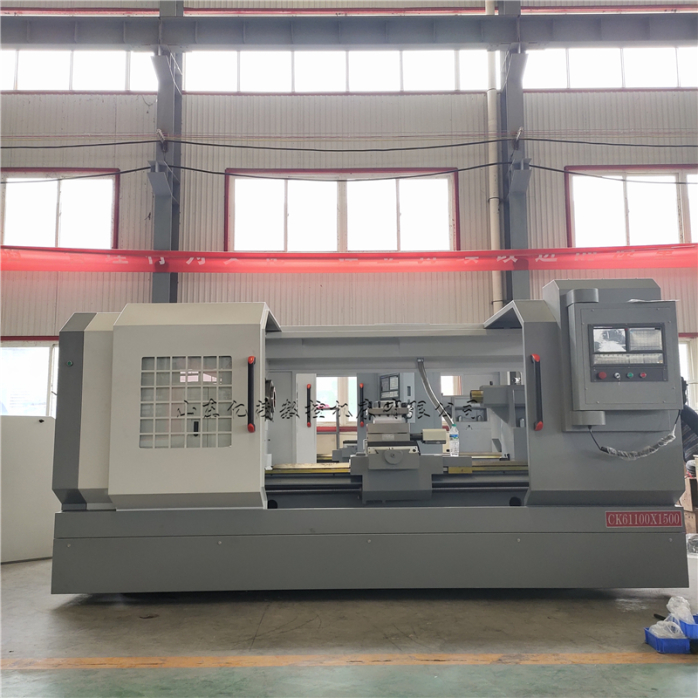

CK61100数控车床
一、 机床主要结构特点:
本机床是一款高速度、高精度、高可靠性的数控机床。床座、床身、床头箱等主要构件均采用高强度材料铸造而成,确保机床长期使用的稳定性。 采用整体床身结构,机床的位置精度高,排屑流畅、适合高速高精加工。 高速高精高刚性主轴,变频主轴电机。主轴在恒温室内组装,组装后经连续72小时恒温跑合,上机后再经连续72小时试运转,确保高精性能的可靠。 选用4工位立式电动刀架方式,换刀速度快,定位精度高。 X、Z方向进给采用精密滚珠丝杠,伺服电机通过大扭矩低惯量进口弹性联轴器与丝杠直联,丝杠支承采用预拉伸结构,能消除传动背隙并预先补偿机床长时间运转中热变形对精度的影响,确保定位精度和重复定位精度;采用集中自动润滑装置,定时、定量的自动间歇式润滑,工作稳定可靠。 机床防护采用全防护设计,宜人性强,美观 ,防水防屑可靠,维护方便。一./sellinfo/436/" rel="nofollow">机床参数
项目 | 单位 | 规格 | |
床身上最大回转直径 | mm | 1000 | |
工件长度 | mm | 3000 | |
切削直径 | mm | 1000 | |
滑板上最大回转直径 | mm | 680 | |
主轴端部形式及代号 | 1000 | ||
主轴孔直径 | mm | 105 | |
通过棒料直径 | mm | 100 | |
主轴箱 | 主轴转速范围/主轴最大输出扭矩 | r/min/Nm | 30-84:300-835:53-150: 125-350 |
主电机功率 | kw | 15 | |

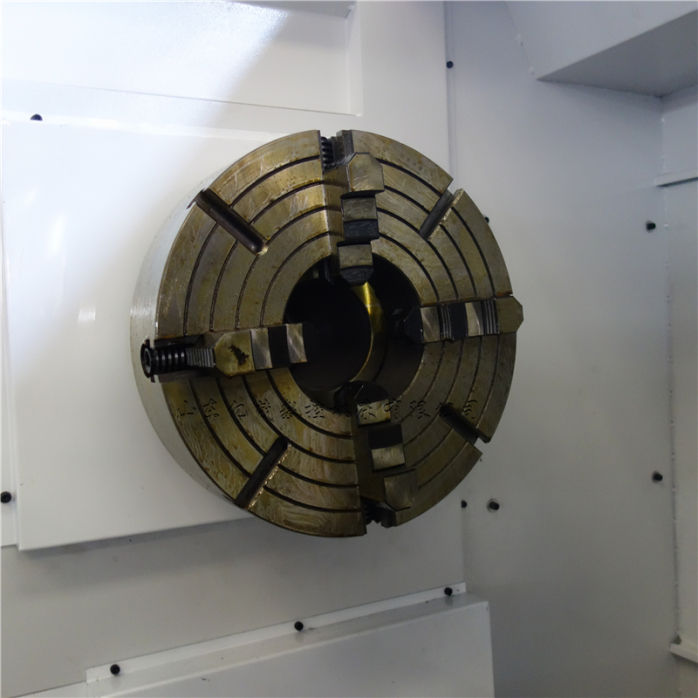

%2FsellInfo%2F433%%3Fbdb2b8a2d%3D2791562513419333036&query=CK61100&lattr=&xzhid=32214536&pi=_card.1&category=%E6%9C%BA%E6%A2%B0%E5%B7%A5%E4%B8%9A%3B%E9%87%91%E5%B1%9E%E5%88%87%E5%89%8A%E6%9C%BA%E5%BA%8A%3B%E8%BD%A6%E5%BA%8A&fid=0%2C1616978606634&iid=d8612b48ae86192d36a7c1f00a62adb8" rel="nofollow">卡盘 | 卡盘直径 | mm | 800 |
X轴快移速度 | m/min | 4 | |
Z轴快移速度 | m/min | 8 | |
X轴行程 | mm | 500 | |
Z轴行程 | mm | 2850 | |

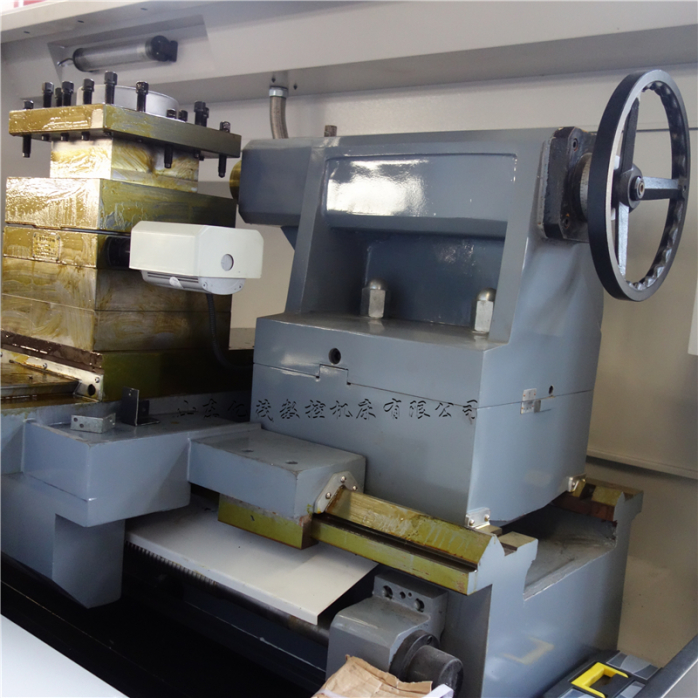

尾座套筒直径/行程 | mm | 100/250 | |
尾座主轴锥孔锥度 | 莫氏 | 6# | |
标准刀架形式 | 立四 | ||
刀具尺寸 | 外圆刀 | mm | 32X32 |
镗刀杆直径 | mm | Φ32 |
二.机床标准配置及主要外购件:
配套件名称 | 型号及规格 | 制造商 | 备注 |

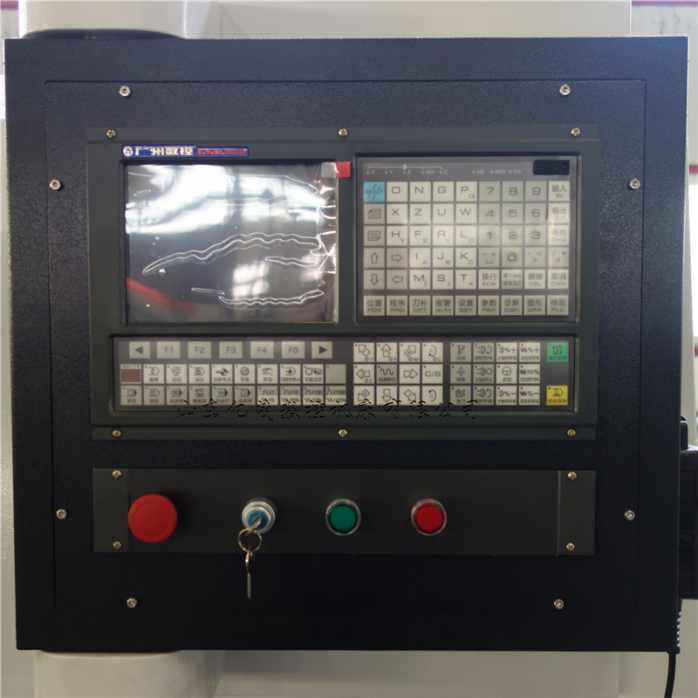

数控系统 | /sellinfo/436/" rel="nofollow">广数980 | 广州数控 | |
X轴伺服电机 | 130SJT-M10OB | ||
Z轴伺服电机 | 130SJTB-M150B | ||
主电机 | 15KW | 国产 | |
主轴轴承 | NN3032K/P5 160X240X60 | 国产 | |
NN3026K/P5 130X200X52 | 国产 | ||
X轴丝杠 | FFZD3206T-3-P4 | 国产 | |
Z轴丝杠 | FFZD5010T-3-P3 | 国产 | 1500mm |
