| 类型 : | 圆锯床 | 品牌 : | XZH |
| 型号 : | MC425CNC | 主电机功率 : | 4kw |
| 重量 : | 1180 | 外形尺寸 : | 3500*1650*760 |
| 锯削直径 : | 120 | 切割缝宽度 : | 1.6 |
| 控制形式 : | 数控 | 布局形式 : | 卧式 |
| 安装形式 : | 落地式 | 适用行业 : | 不锈钢制品 |
| 适用范围 : | 通用 | 作用对象 : | 管材 |
| 作用对象材质 : | 金属 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 整机质保一年,终身维护 |

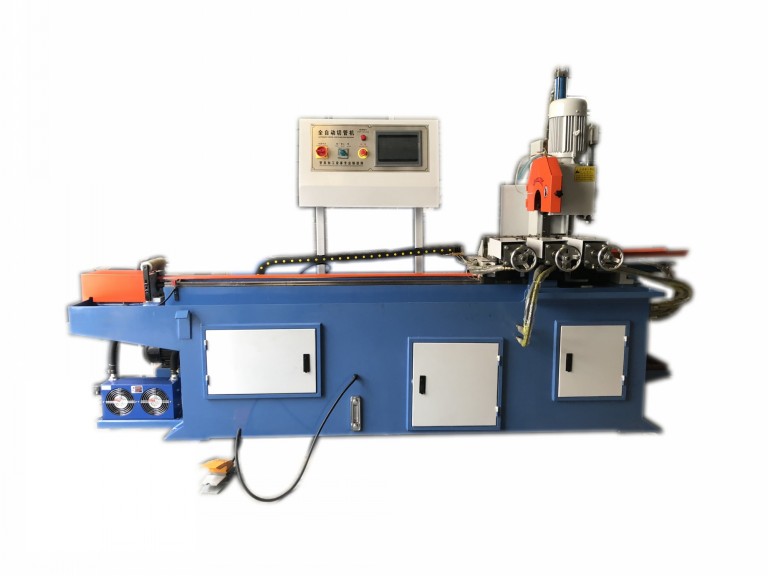

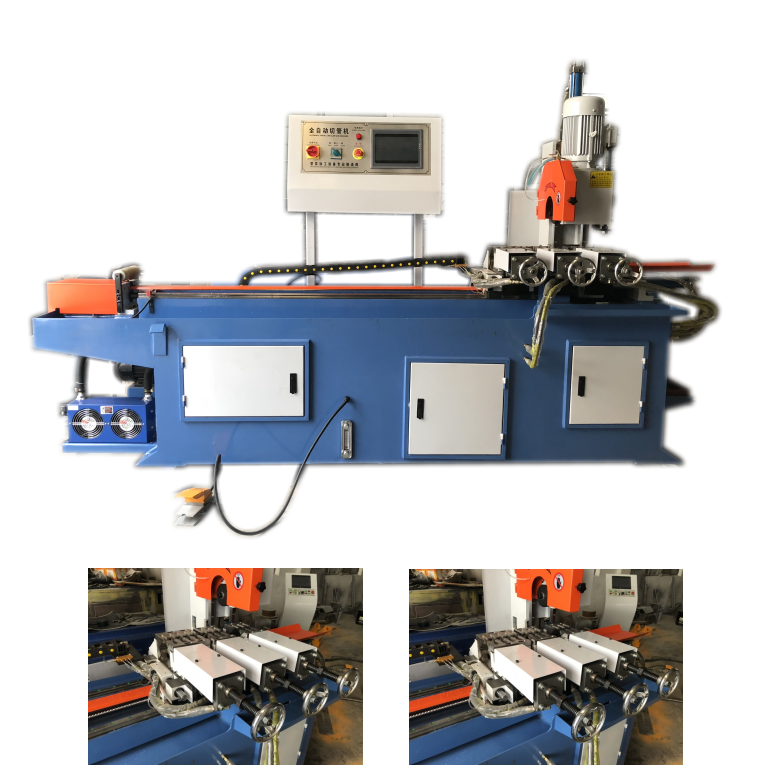

伺服送料全自动切管机
型号：MC-350CNC
全自动金属圆锯机
概 述
MC-350CNC重型自动送料切管机是本公司系列圆锯机中的一种自动送料型全自动高速切管机，具有操作简单、噪音低、无粉尘污染、切口内外无毛刺，实现长料短料自动送料功能，采用伺服驱动送料机构能够稳定精确的控制下料尺寸，实现自动化操作，自动送料、自动夹料、自动切割完全自动化。特殊设计,多组齿轮传动适合重型切削,精度稳定精心设计送料系统,,送料长设定6-1200m/mz(可多次送料)使用PLC控制器,无接点,维修方便.无料自动停机机台结构坚固,振动小,机器寿命长冷却液自动循环,确保工件切面平滑.切屑集中处理,维护简单容易。本机适用于锯切各种截面形状的普通钢（低碳钢）、不锈钢等金属管材，是管材切割行业的理想锯切设备。
技术参数
MC-350CNC型自动送料切管机
一、技术参数：
MC-350CNC自动送料切管机 | ||
主机马达 | C型2/4变级4/5kw | D型4/6变级3.3/4kw |
主轴转速 | 44/22 | 22/16 |
冷却系统 | 1/8马力自动冷却循环系统 | |
适用锯片 | 锯片外径250-400mm中心孔距￠32mm销孔2×12×65 | |
夹钳行程 | 140mm | |
送料长度 | 标准型：6mm-1200mm单次行程（可实现多次送料） | |
工作压力 | 工作压力25-35kg/cm2 | |
油泵电机 | 3kw | |
送料精度 | ±0.1 | |
送料伺服电机 | 1kw | |
机械重量 | 1060kg | |
机械尺寸 | 1300×1700×2950mm | |
二、锯切能力：
MC-350CNC自动切管机锯切能力 | ||
锯切角度 | 90°正切 | 45°斜切 |
圆管 | ￠120mm | ￠100mm |
方管 | 100×100 | 90×90 |
矩形管 | 120×80 | 100×70 |
角铁 | 100×100 | 85×85 |
方钢 | 50×50 | 50×50 |
圆钢 | 50 | 40 |
锯片齿数选择对照表
单位：mm
锯片外径 材料厚度 | Φ250 | Φ275 | Φ300 | Φ325 | Φ350 |
0.6 | 280T | 280T | 320T | 320T | 350T |
0.8 | 240T | 280T | 320T | 320T | 320T |
1.0 | 220T | 240T | 280T | 280T | 320T |
1.2 | 200T | 220T | 240T | 240T | 280T |
1.4 | 180T | 200T | 220T | 240T | 240T |
1.6 | 180T | 200T | 220T | 220T | 240T |
2.0 | 150T | 180T | 200T | 220T | 240T |
2.5 | 150T | 180T | 200T | 200T | 220T |
3.0 | 120T | 150T | 180T | 200T | 200T |
实心Φ19 | 120T | 120T | 128T | 128T | 150T |
实心Φ22 | 120T | 120T | 128T | 128T | 150T |
实心Φ25.4 | 90T | 90T | 110T | 120T | 128T |
实心Φ38.1 | 80T | 90T | 100T | 110T | 120T |
实心Φ50 | 60T | 64T | 80T | 90T | 100T |
说明 | T代表齿数 | ||||
