| 工作范围 : | 隧道和煤矿井下巷道管路安装 | 品牌 : | 达普 |
| 型号 : | YBK2-132M-4 | 关节数量 : | 4 |
| 额定功率 : | 7.5kw | 回转角度 ° : | ±55 |
| 额定转速 : | 1440r/min |

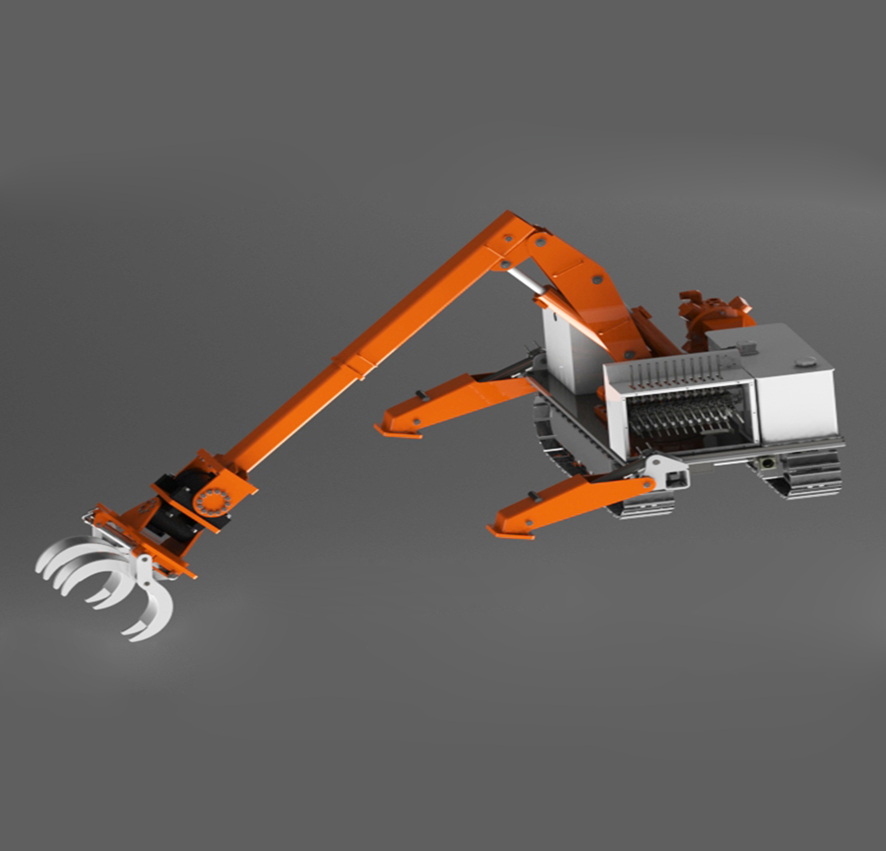

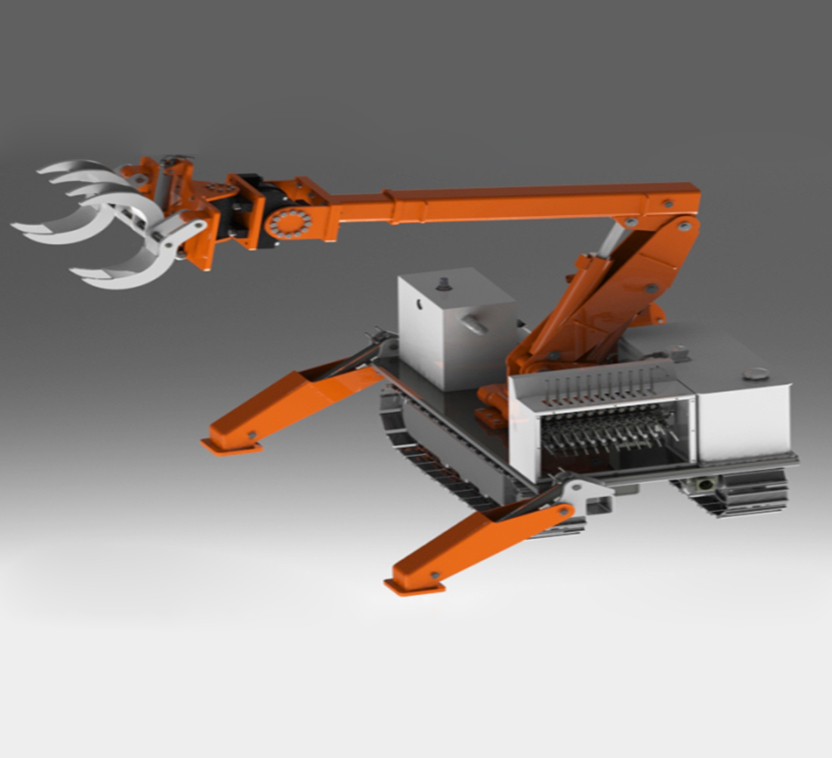

液压接管机械臂
接管机械臂主要适用于煤矿巷道和隧道水管、风管、瓦斯抽放管，钻杆装卸等工程施工作业。
产品简介
接管机械臂是为便于隧道和煤矿井下巷道管路安装，钻杆装卸等作业而研发的一款设备。 具有功率大，卸载高度高等特点。
接管机械臂选用jin口大功率马达，通过性好，牵引力大；动力强劲、油耗低、可靠性高；操作轻便、灵活；进口液压元件；工作状态时，有支腿稳定装置；内错式夹钳，适用于较小管径或较少管路的夹取。
我公司根据不同的煤矿环境设计了单臂式、双臂式结构的机械臂，客户可根据各自的不同需求，任意选择公司提供的A、B方案。
A、单臂式结构
单臂结构，行走宽度1.1米、长度2米、高度1.65米

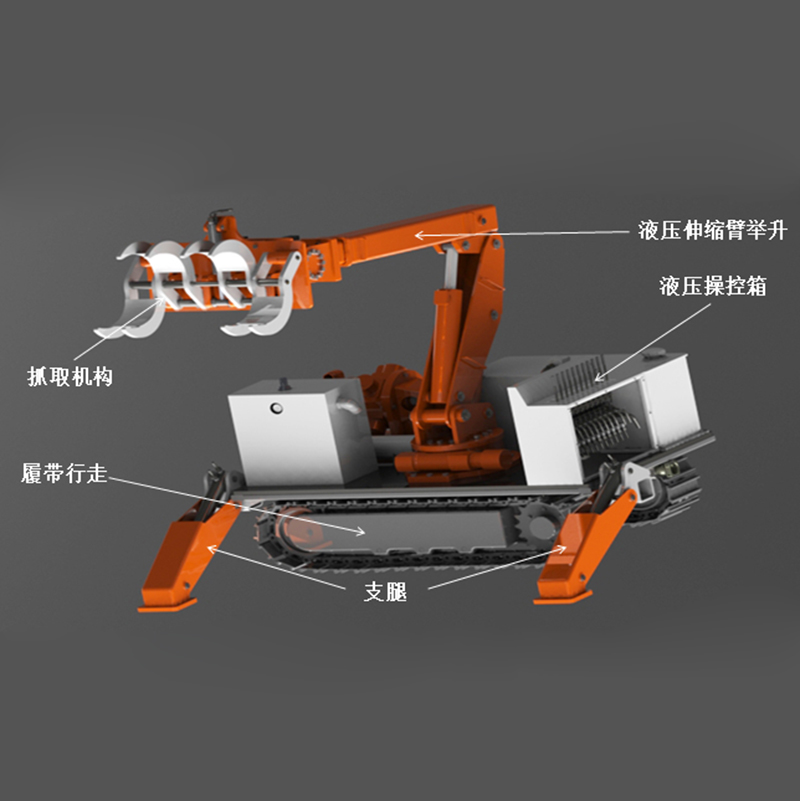

结构图
机械臂m大举升高度3米，伸缩宽度2.5米，举升重量1吨。
B、双臂式结构
液压接管机械臂详细参数
技术参数：
项 目 单位 参数
整机 适应巷道 断面 M² 60
m大工作高度 mm 6900
m大工作宽度 mm 8800
整机长度 mm 3400
整机宽度 mm 1080
整机高度 mm 2080
臂架
性能 伸缩总行程 mm 2100
伸缩臂俯仰角 ° -60/+70
回转角度 ° ±55
电动机 型号 — YBK2-132M-4
额定功率 kw 7.5
额定转速 r/min 1440
