类型 : | 升降台铣床 | 品牌 : | 华海国际 |
控制形式 : | 仿形 | 布局形式 : | 立式 |
产品类型 : | 全新 | 是否库存 : | 否 |
售后服务 : | 整机保修一年 | 型号 : | X5042 |
重量 : | 4700KG | 主电机功率 : | 11KW |
主轴转速范围 : | 30-1500 | 工作台尺寸 : | 1800X420 |
主轴锥孔锥度 : | 7:24ISO50 | T型槽数目 : | 3 |
作用对象 : | 五金 | 作用对象材质 : | 金属 |
适用范围 : | 通用 | 适用行业 : | 通用 |

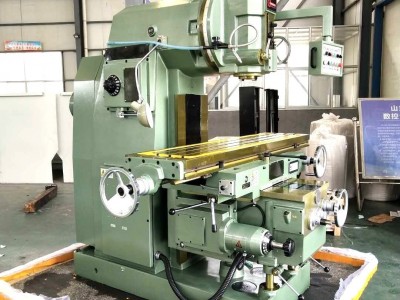

X5042立式升降台铣床:
X5042立式升降台铣床是一种用途广泛的通用机床。可利用端铣刀、圆柱铣刀、立铣刀及成型铣刀来加工各种类型的零件。可选配回转工作台、分度头等特殊附件来扩大加工范围。适用于各种机械加工车间、修理车间、工具制造和模具加工车间。
X5042立式铣床结构特点:
1.立式铣床是一种通用金属切削机床。本机床的主轴锥孔可直接或通过附件安装各种圆柱铣刀、成型铣刀、端面铣刀、角度铣刀等刀具。
2.底座、机身、工作台、中滑座、升降滑座、主轴箱等主要构件均采用高强度材料铸造而成,并经人工时效处理,保证机床长期使用的稳定性。
3.立铣头可在垂直平面内顺、逆回转调整 ±45°,拓展机床的加工范围;主轴轴承为圆锥滚子轴承,承载能力强,且主轴采用能耗制动,制动转矩大,停止迅速、可靠。
4.工作台X/Y/Z向有手动进给、机动进给和机动快进三种,进给速度能满足不同的加工要求;快速进给可使工件迅速到达加工位置,加工方便、快捷,缩短非加工时间。
5.X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理,配合强制润滑,提高精度,延长机床的使用寿命。
6.润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑,减小机床的磨损,保证机床的 运转;同时,冷却系统通过调整喷嘴改变冷却液 流量的大小,满足不同的加工需求。
X5042 立式升降台铣床技术参数
工作台台面尺寸 | 420×1800 mm |
T型槽(槽数×槽宽×槽距) | 3×18×90 mm |
工作台zui大承载重量 | 800 Kg |
工作台行程:纵向(手动/机动)X | 1200/1180 mm |
横向(手动/机动)Y | 360/350 mm |
垂向(手动/机动)Z | 470/450 mm |
立铣头zui大回转角度 | ±45° |
刀杆直径 | Ф32 Ф50 mm |
主轴中心到床身垂直导轨面距离 | 450 mm |
工作台中心至主导轨面距离 | 275~655 mm |
主轴端面至工作台距离 | 40~510 mm |
主轴孔锥度 | 7:24 No.50 |
主轴套筒行程 | 85 mm |
主轴变速级数 | 18 steps |
主轴变速范围 | 30~1500 r/min |
工作台进给级数 | 18 steps |
工作台机动进给范围:纵向X | 22~1100 mm/min |
横向Y | 22~1100 mm/min |
垂向Z | 8.3~410 mm/min |
工作台快速进给量:纵向X | 2400 mm/min |
横向Y | 2400 mm/min |
垂向Z | 900 mm/min |
主电机功率 | 11 Kw |
进给电机功率 | 3 Kw |
机床外形尺寸 | 2522×2265×2432 mm |
包装箱尺寸 | 2470×2400×2720 mm |
机床重量 | 4700 Kg |
电压/频率 | 380/50 V/Hz |
