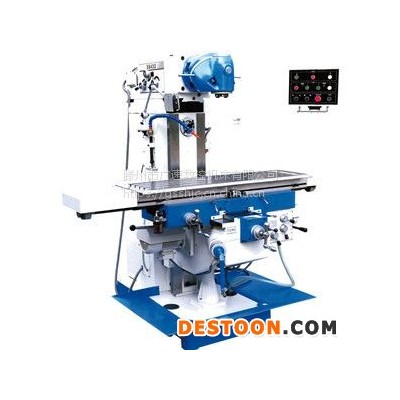

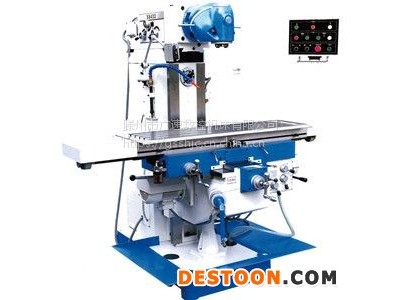

山东x6232 回转头铣床高精度铣床

XQ6132卧式 铣床质量稳定，操作方便，性能可靠。可用各种圆柱铣刀、圆片铣刀、角度铣刀、成型铣刀和端面铣刀加工各种平面、斜面、沟槽等。如果使用适当铣床附件，可加工齿轮、凸轮、弧形槽及螺旋面等特殊形状的零件，配置 铣头、圆工作台、分度头（特殊附件）等铣床附件，采用镗刀杆后亦可对中、小零件进行孔加工。加装立铣头，可用立铣刀进行切削加工，可进一步扩大机床使用范围。本机床适用于各种机械加工工业。

1．主轴套筒可手动微进给，并设有限位装置，铣头可顺、逆时针回转调整45"deg;；

2．工作台可纵、横向手动进给和垂直升降，同时纵、横向又可实现机动快进、机动进给和垂直向机动升降；

3．主传动和进给均采用齿轮变速机构，12级不同转速，调速范围广；

4．主轴轴承采用圆锥滚子轴承，承载能力强，且采用能耗制动，具有制动转矩大，停止迅速，制动可靠；

5．采用矩型导轨稳定性好；

6．工作台及导轨经超音频淬火，强度更强。

1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成，并经人工时效处理，保证机床长期使用的稳定性。
2、铣头配置炮塔铣床头，且主轴装有手动和微动两种进给方式，加工方便、准确；铣床头可在垂直平面内调整±45°，水平面内回转 360°，拓展机床加工范围。
3、工作台纵、横向有手动进给、机动进给和机动快进三种，机动进给可获得8种不同的进给速度，能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。
4、升降台Z向升降可通过手动和机动两种方式来实现，且手动和机动是互锁的，消除了不安全因素。
5、工作台X向行程可达800mm，且X、Y、Z三方向导轨副经超音频淬火、精密磨削及刮研处理，
提高精度，延长机床的使用寿命。
6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，保证机床的 运转；
同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；操作面板均使用形象化符号设计，简单直观。

电力拖动是以电动机作为原动机拖动机械设备运动的一种拖动形式，又称电气传动。由于电能获得比较方便，80%的机床设备都应用电力拖动。采用电力拖动不仅可以改善机械设备的控制性能，而且还能提高产品质量和劳动生产率。

铣床的电力拖动特点有以下几点:

1 铣削加工有顺铣和逆铣两种加工方式，要求主轴电动机能正反转，因正反操作并不频繁，所以有床身下侧电气箱上的组合开关来改变电源相序实现。

2 由于主轴传动系统中装有避免震荡的惯性轮，故主轴电机采用电磁离合器制动一实现准确停车。

3  铣床的工作台要求有前后、左右、上下6个方向的进给运动，所以要求电机能正反转，并通过操作手柄和机械离合器相配合来实现。进给的快速移动通过电磁铁和机械挂档来实现。圆形工作台的回转运动是由进给电机竟传动机构驱动的。
施

铣刀分类

要用于在铣床上加工平面、台阶、沟槽、成形表面和切断工件等。

铣刀按用途区分有多种常用的型式:

①圆柱形铣刀:用于卧式铣床上加工平面。刀齿分布在铣刀的圆周上，按齿形分为直齿和螺旋齿两种。按齿数分粗齿和细齿两种。螺旋齿粗齿铣刀齿数少，刀齿强度高，容屑空间大，适用于粗加工;细齿铣刀适用于精加工。

②面铣刀:用于立式铣床、端面铣床或、龙门铣床、上加工平面，端面和圆周上均有刀齿，也有粗齿和细齿之分。其结构有整体式、镶齿式和可转位式3种。

③立铣刀:用于加工沟槽和台阶面等，刀齿在圆周和端面上，工作时不能沿轴向进给。当立铣刀上有通过中心的端齿时，可轴向进给(通常双刃立铣刀又被称之为"键槽铣刀"可轴向进给)。

④三面刃铣刀:用于加工各种沟槽和台阶面，其两侧面和圆周上均有刀齿。

⑤角度铣刀:用于铣削成一定角度的沟槽，有单角和双角铣刀两种。

⑥锯片铣刀:用于加工深槽和切断工件，其圆周上有较多的刀齿。为了减少铣切时的摩擦，刀齿两侧有15&＃39;~1°的副偏角。此外，还有键槽铣刀 燕尾槽铣刀 T形槽铣刀和各种成形铣刀等。

铣刀的结构分为4种:

①整体式:刀体和刀齿制成一体。

②整体焊齿式:刀齿用硬质合金或其他耐磨刀具材料制成，并钎焊在刀体上。

③镶齿式:刀齿用机械夹固的方法紧固在刀体上。这种可换的刀齿可以是整体刀具材料的刀头，也可以是焊接刀具材料的刀头。刀头装在刀体上刃磨的铣刀称为体内刃磨式;刀头在夹具上单独刃磨的称为体外刃磨式。

④可转位式:这种结构已广泛用于面铣刀、立铣刀和三面刃铣刀等。
