| 产品特性 : | 铣床 | 类型 : | 炮塔铣床 |
| 品牌 : | 沃玛 | 控制形式 : | 仿形 |
| 布局形式 : | 立式 | 产品类型 : | 全新 |
| 是否库存 : | 是 | 售后服务 : | 质保三年 |
| 重量 : | 1380 | 主电机功率 : | 3.75 |
| 主轴转速范围 : | 65-4540 | 工作台尺寸 : | 1370*305 |
| 主轴锥孔锥度 : | NT40 | T型槽数目 : | 3 |
| 作用对象 : | 五金 | 作用对象材质 : | 金属 |
| 适用范围 : | 通用 | 适用行业 : | 通用 |
主要技术参数 | Specification | H4 |
工作台尺寸（mm） | Bench size(mm) | 1270×254 |
工作台行程（mm） | Table travel(mm) | 750×400 |
工作台垂直行程（mm） | Verticnl travel(mm) | 400 |
立铣床直径（mm） | Max.vertical milling dia(mm) | 20 |
主轴端面至工作台面距离（mm） | Distance between spindle end and bench(mm) | 0-460 |
主轴孔锥度 | Spindle taper | R8 |
主轴转速范围(r.p.m) | Spindle speeds range(r.p.m) | 66-4540/16级 |
机头回转角度 | Rotary angle of cuffer | ±45° |
电动机功率(Kw) | Main motor power(Kw) | 2.2 |
外形尺寸（mm） | Overrall dimensions(mm) | 1700×1520×220 |
机床净重(kg) | Net weight (kg) | 1200 |
5H炮塔铣床参数资料
规格型号 | 5H |
主轴马力hp | 5HP |
主轴转速rpm | 80-3850（16速） |
主轴锥度 | 40 |
主轴倾斜角度 | 45度（前后）.90度（左右） |
伸出悬臂旋转角度 | 360度 |
工作台面积 | 1370×305mm |
工作台行程 | X向750（手动z大850）mm/ y向400mm/z向400mm |
工作台t型槽规格 | 3/16/65 |
主轴中心至导轨面距离 | 155-635mm |
主轴端面至工作台面距离 | 0-460mm |
z大承重 | 350kg |
机床重量 | 1250kg |
外形尺寸 | 1700×1700×2250mm |
装箱单
名称 | 名称 | 数量 |
拉杆 | 6吋平口钳 | 1套 |
工具箱 | 组合压板 | 1套 |
内六扳手 | R8铣夹头 | 1套 |

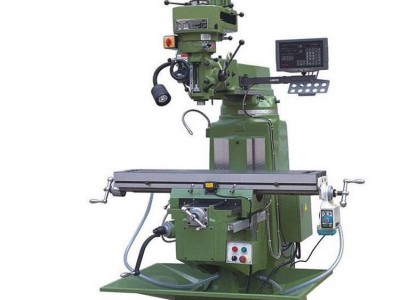

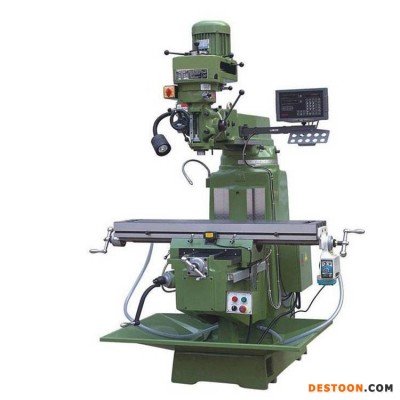

产品简介与用途
本铣床是一种轻型通用金属切削机床，可铣削中、小零件的平面、斜面、沟槽和花键等。g泛应用于机械加工、模具、仪器、仪表等行业。
主要结构特点：
1、底座、机身、工作台、中滑座、升降滑座等主要构件均采用高强度材料铸造而成， 并经人工时效处理，机床长期使用的稳定性。
2、铣头配置炮塔铣头，且主轴装有手动和微动两种进给方式，加工方便、准确；
铣床头可在垂直平面内调整±45°（勾头 仰角），水平面内回转 360°，拓展机床加工范围。
3、工作台纵、横向有手动进给、机动进给和机动快进三种，机动进给可获得8种不同的进给速度，
能满足不同的加工要求；快速进给可使工件迅速到达加工位置，缩短非加工时间。
4、升降台Z向升降可通过手动和机动两种方式来实现，且手动和机动是互锁的，了不因素。
5、工作台X向行程可达750mm，且X、Y、Z三方向导轨副经超音频淬火、j密磨削及刮研处理，
提g精度，延长机床的使用寿命。
6、手动润滑装置可对纵、横、垂向的丝杠及导轨进行强制润滑，减小机床的磨损，机床的运转；
同时，冷却系统通过调整喷嘴改变冷却液流量的大小，满足不同的加工需求。
7、机床操作系统通过支臂悬挂在机床的右上方，符合人体工程学原理，操作方便；
操作面板均使用形象化符号设计，简单直观。
