| 表面处理 : | 打磨 | 材质 : | HT250 |
| 成型工艺 : | 重力铸造 | 公差 : | 30mm |
| 砂型铸造种类 : | 粘土干砂型 | 特种铸造种类 : | 消失模铸造 |
| 打样周期 : | 4-7天 | 加工周期 : | 8-15天 |
| 年剩余加工能力 : | 25 | 年 加工能力 : | 45 |

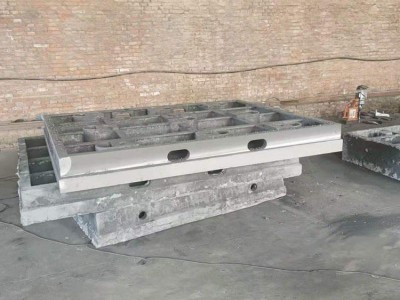

灰铁铸造的材质有哪些特点是：机床座身铸件尺寸较大，长可达数米；质量可达10t以上，壁厚在15～30mm。其要求为：具有良好的精度稳定性和减震性，较高的弹性模量，适宜的抗压强度，适中的硬度以及优异的耐磨性；在工艺上要求良好的铸造性能，具有较高抗变形能力，且易于切削加工，并要求较低的生产成本，如可用冲天炉进行熔炼，采用较少量的合金元素等。
机床铸件要满足上述要求，其显微组织应为珠光体组织，加上长度小于250tim且分布均匀的A型石墨，还要求有一定数量的二元磷共晶。
我国灰铁铸造一般采用HT250和HT300孕育铸铁件作为材质。为了提高机床的使用年限，广泛使用各种合金铸铁，如P-Cu-Ti铸铁、Cr-Mo-Cu铸铁以及V-Ti铸铁等。
机床铸件为了提高机床的耐磨性和可靠性，其材质向高强度、高刚度方向发展，国内近年来开发一些新型机床用铸铁材料。具体如下。
①在较高的碳当量，如≥3.5%时，通过提高废钢的比例，如达so%；提高铁液的过热温度，如达1500℃；采用多元复合孕育剂，如含Ca、Mn、Bi的硅铁，使铸铁的牌号达到HT350
②调整铸铁成分中的Si与c和Mn与Si的比值，在碳当量为3.4%～3.8%时，将Si/C从o．4～o．5提高到o．7～o．8；Mn/Si从o．5～o．6提高到1．o～1适当加入少量稳定珠光体的元素如Cr、Cu和Sb、Sn等。
021-61207839
