| 加工定制 : | 是 | 种类 : | 分条机 |
| 适用对象 : | 平板 | 品牌 : | 华韩-KCT |
| 型号 : | 650 | 材料厚度范围 : | 0.3~1.5 |
| 切断公差± : | 0.02 | 切片厚度 : | 0.3~1.5 |
| 重量 : | 承载重量：4吨 |
(我司网站产品的图片、价格、参数及技术要求，仅供参考，不作交易数据;具体以实物具体规格参数为准，欢迎广大新、老客户来电洽谈，来工厂实地参观!)
一、设备名称：金属卷料纵剪分条机主机收料
二、设备的型号：650-2.0
三、产品的详情：
1、加工卷料规格：
1）、卷料材质：冷铁板、马口铁、铜板
2）、原料料重：4t
3）、原料外径：1200mm
4）、原料内径：508mm
5）、原料宽度：600mm （大）
6）、原料厚度：0.31.5mm
2、 设备参数及成品（合格标准）：
1）、分切能力： 635条 厚薄
2）、分切宽度（小）： 10mm
3）、收卷成品外径：600mm
4）、收卷成品内径：220mm
5）、生产速度：080m
6）、总机容量： kw
7）、分切宽度公差： ±0.02
8）、毛刺公差：±0.02
9）、设备生产主向：从右到左
10）、设备颜色: 绿色
四：设备主要机组成部分
1、 开卷机：
l 机架构造：钢板焊接，退火定型；
l 机体型式：单悬臂式；
l承载重量：4吨；
l卷筒胀缩：液压式涨缩；
l胀缩范围：ФmmФmm；
l 卷筒刹车：碟刹；
2、 分条主机：
l 机架构造：钢板及槽钢组接，退火定型；
l机体形式：纵剪主机与收卷机相连体；
l 传动方式：电机--减速机--链轮--离合器；
l 侧导位：两侧导板式；
l 调宽方式：两侧单独手动；
l 刀轴规格：两支Фmm；
l 刀轴材质：CrMo、调质、中频、镀铬，研磨；
l 刀轴精度：端面跳动0.002m、径向跳动0.003mm；
l 刀轴升降:上刀轴手动 单独调整；
l 牌坊移动：手动；
l 退料方式：木条铲刀架；
l 废边收料：下置式；
l 张力夹板：前面装有一条分离隔片轴；
l 夹板张力：手动压下式；
l 收卷光轴：Ф100700L；
l 收卷铁芯：Ф100Ф220，35片；
l 收卷隔片：Ф100Ф220，34片；
l 收料能力：承载重量：1000kg；
l 驱动电机：ACkwYCT电机；
3、电控
l 低压电柜：一只，活动操作箱一台；
l 主要电器：电机、电压电器、操作按钮。

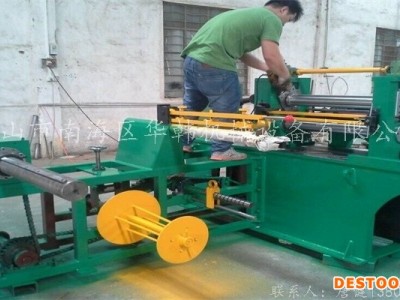

五、产品图片如下：
（注：由于产品的特殊性，按客户要求非标定制，不同规格、不同材料、不同的技术要求，价格也不同，请一定要说明规格材料和要求，留下联系方式，我们会及时与您联系，给你报价;或来电咨询，也可来样来图订做!)
