西门子工控机 IPC547G/西门子原装工控机6AG4104

西门子工控机  IPC547G/西门子原装工控机6AG4104

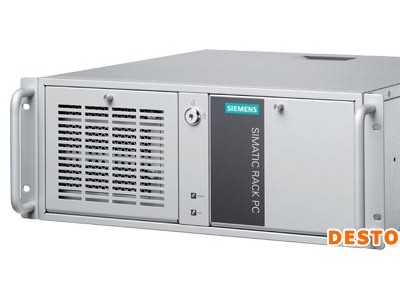

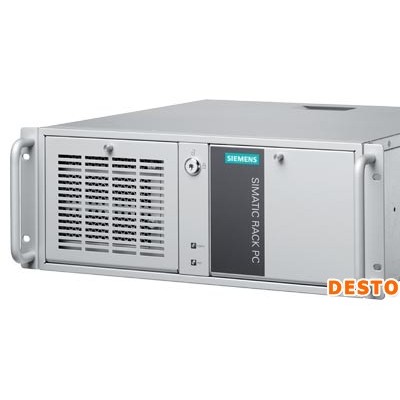

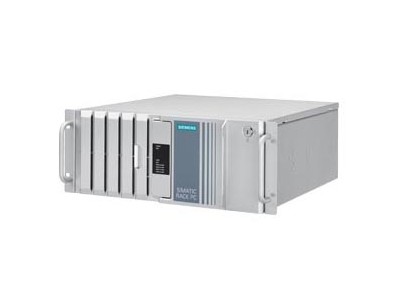

SIMATIC IPC547G 是一款具有 19 英寸机架设计的坚固工业 PC (4 U)。

能够提供：

高的性能

吸引力的价格

Intel Core i 技术（第 6 代）

Benefits

系统性能极高，可用于完成复杂自动化和可视化任务

新 PC 技术（例如，Intel Core i 第六代处理器，带有 Turbo Boost 2.0，超线程和虚拟化技术）

存储器和图形控制器集成在处理器中，用于实现较高的存储器和图形性能

性能极高（例如，Intel C236 芯片组，采用双通道技术的 DDR4 存储器）

高数据传输速率（例如，带 480 GB 串行 ATA 固态硬盘、高达 2 TB 的串行 ATA 硬盘、双千兆位以酞网、PCI-Express

3.0 技术）

系统可用性提高，停产时间缩短

24 小时运行（故障间隔时间长，采用变速风扇）

自诊断（前面的状态 LED 用于指示风扇状态和温度，SIMATIC IPC DiagMonitor）

因采用 RAID1（镜像磁盘系统）或 RAID5（带奇偶校验的磁盘分条）而具有较高数据安全性，还带有额外的热后备硬盘

RAID 配置的“热插拔”可拆卸硬盘托架（可在运行期间更换硬盘）

发生故障时迅速识别和更换硬盘（通过用于 RAID 配置的硬盘报警 LED 指示灯）

固态硬盘选件与 RAID1 相结合（数据位于 RAID1 网络中的硬盘上，预装和激活的操作系统位于固态硬盘上）

具有“热插拔”功能的冗余电源（运行时用于更换电源模块）

在试运行、运行和服务期间具有高度的灵活性和用户友好性

预安装、激活操作系统

IAMT（英特尔主动管理技术）功能，用于远程访问 IPC（远程维护）

由于配有恢复用 DVD，可以将硬盘快速恢复到交付时的状态

由于使用受控风扇，噪音较低

标准实现为工业工作站或服务器

内置 RAID1/RAID5（PCI 插槽未被 RAID 控制器占用）

利用伸缩式导轨或配置成塔式工业 PC，可以灵活地应用在各种不同的安装位置。

提供 Intel 混合型多显示器支持，与可选的 PCIe x16 显卡配合使用，可连接 多 5 台显示器

由于采用了集成接口和 7 个扩展槽（P CI 和 PCI Express）实现了高度的灵活性和可扩展性

具有极高工业兼容性和紧凑性，适合在工业环境中 24 小时不间断使用

与众不同的产品设计，用户友好的外壳形式

在环境温度 高可达 40 °C 的情况下，也能保持处理器 性能（ 高配置下），不会下降（减速）

电磁兼容性和防腐蚀性很高的金属外壳，适合在工业环境中以及家庭、商业环境中使用

适合安装在深度仅为 500mm 的小型控制箱内

由于使用了过压通风设计将风扇安装在前部以及防尘滤网，实现了防尘保护

具有防振动和防冲击的专用硬盘托架和板卡固定器

由于较高的投资安全性，成本降低

使用寿命至少为 2 年，备件的保证使用寿命为 3 年。

使用 SIMATIC 组件进行了系统测试

通过全球市场认证 (cULus)

支持传统接口 (PS/2、COM、LPT)

安装方式跨多代设备兼容

全球服务与支持

Area of application

SIMATIC IPC547G 为系统集成商、机柜设计人员、工程建设者和机械设备厂商提供了一种 19 英寸机架式 PC 平台，适合控制级

和车间级的高性能应用和 IT 应用。此产品可用于：

工业和可视化应用

工业高端图像处理

质量保证/监视任务

测量和控制任务

数据捕捉和管理

SIMATIC IPC547G 通过 CE 认证，适用于工业领域以及住宅和商业领域。除工业应用外，因此也可以用于楼宇自动化服务或公共

设施。

与作为 SIMATIC HMI 软件包的 WinCC flexible、WinCC RT Advanced、WinCC 或 WinAC RTX/F 一起订购 SIMATIC 机架式 PC，

可享受优惠价格

Design

基本设计

嵌入式安装全金属 19 英寸机箱 (4 U)，具有较高电磁兼容性和机械坚固性

伸缩导轨安装准备。通过适宜的套件，可以水平和垂直安装并作为工业立式 PC 使用

可锁闭式前开门，可以实现授权对前部插拔介质、操作员控制件（电源、复位）、USB 接口、前部风扇和防尘滤网进行

操作

板卡固定器保证了 PC 模块的安全运输（抗震动和撞击）

使用一件工具即可更换 PC 组件（如 PC 卡或硬盘）

更换前置风扇和粉尘过滤器，无需工具

通过用轴承固定的前风扇进行过压力通风提供防尘

用于安装驱动器的插槽：

o 前面：

4 x 低型 HDD 可拆卸硬盘托架；1 x 光驱（细长型）

o 内部：

3 x 3.5"，5.25"；2 x 3.5"（可选）

设计类型

主板（H110 芯片组）

集成图形卡：Intel HD 显卡；

o 530 / 510 集成到处理器中

接口

o 2 个 Intel 千兆位以酞网接口（RJ45，具有协同能力）

o 4 个 USB 3.0 端口：2 个后置，2 个前置

o 4 个 USB 2.0 端口：4 个后置

o 1 个标准显示器接口 V1.2，1 个 DVI-D，2 个 PS/2

o 音频接口：Line in, line out, micro

7 个扩展用空余插槽(全部为长插槽)：

o 1 x PCIe x16 Gen. 3

o 1 x PCIe x16（1 排）Gen 2

o 1 x PCIe x8（1 排）Gen 2

o 1 x PCIe x4（1 排）Gen 2

o 1 x PCIe x4（1 排）Gen 2

o 2 x PCI

主板（C236 芯片组）

集成图形卡：Intel HD 显卡；

o P530 / 530 / 510 集成到处理器中

接口

o 2 个 Intel 千兆位以酞网接口（RJ45，具有协同能力）

o 6 个 USB 3.0 端口：4 个后置，2 个前置

o 5 个 USB 2.0 端口：4 个后置，1 个内置（例如，用于具有可选联锁功能的软件加密狗）

o 1 个标准显示器接口 V1.2，1 个 DVI-D，1 个 COM1，2 个 PS/2

o 音频接口：Line in, line out, micro

7 个扩展备用插槽(全部为长插槽)

o 1 x PCIe x16 Gen. 3

o 1 x PCIe x16（4 排）Gen 3

o 1 x PCIe x8（1 排）Gen 3

o 1 x PCIe x4（4 排）Gen 3

o 1 x PCIe x4（1 排）Gen 3

o 2 x PCI

处理器

Intel Xeon E3-1275 v5 1) (4C/8T) 3.6 (4.0) GHz，8 MB 高速缓存，iAMT 11.0

Intel Core i7-6700 (4C/8T) 3.4 (4.0) GHz，8 MB 高速缓存，iAMT 11.0 1)

Intel Core i5-6500 (4C/4T) 3.2 (3.6) GHz，6 MB 高速缓存，iAMT 11.0 1)

Intel Pentium 处理器 G4400 (2C/2T) 3.3 GHz，3 MB 高速缓存

主存储器配置

高 64 GB，DDR4-2133 SDRAM

可用存储器配置：4 GB, 8 GB, 16 GB, 32 GB, 64 GB 1)

图像显示能力扩展

PCI Express 显卡x16（双输出：2 x VGA 或 2 x DVI-D），1 TB，高达 2 048 x 1 536 像素，60 Hz，32 位彩色

用于板载图形接口 (1 x VGA)的适配器电缆（DP 至 VGA），可连接模拟监控器

驱动器 (SATA)

内部安装：

o 1 x 1 TB HDD

o 2 x 1 TB HDD

o 1 x 240 GB SSD

o 1 x 480 GB SSD

o 2 x 480 GB SSD

o RAID1，1 TB（2 x 1 TB 硬盘）1)

o RAID1，1 TB（2x 1 TB 硬盘 [企业]）1)

安装在前面的低型可拆卸驱动托架中（在 RAID 配置中进行热插拔）：

o 1 x 1 TB HDD

o 2 x 1 TB HDD

o 1 x 480 GB SSD

o 2 x 480 GB SSD

o RAID1，480 GB（2 x 480 GB 固态硬盘）1)

o RAID1，1 TB（2 x 1 TB 硬盘）1)

o RAID1，1 TB（2 x 1 TB [企业]）1)

o RAID1，2 TB（2 x 2 TB [企业]）1)

o RAID1，2 TB（2 x 2 TB 硬盘 [企业]）1) + 1 x 2 TB 硬盘 [企业] 作为热后备

o RAID1，2 TB（2 x 2 TB 硬盘 [企业]) 1) + 1 x 480 GB 固态硬盘（如果已配置，固态硬盘上安装了操作系统）；

o RAID5，4 TB（3 x 2 TB 硬盘 [企业]） 1)

o RAID5，4 TB（3 x 2 TB 硬盘 [企业]） 1) + 1 x 2 TB 硬盘 [企业] 作为热后备（ 高 +35 °C 环境温度）

光驱

DVD±R/RW（细长型）

附加接口

1 个 COM2 和 1 个 LPT，后置

电源

AC (100 ... 240 V, 50 1) ... 60 Hz)

冗余：2 x AC (100 ... 240 V, 50 ... 60 Hz)

根据具体国家配置电源线

o EU

o 美国

o 中国

预装操作系统（已激活）

Windows 7 Ultimate 多语言版（64 位）

Windows 10 IoT LTSB 2015，多语言版（64 位）

Windows Server 2008 R2 标准版，含 5 个客户端，多语言版（64 位）

Windows Server 2012 R2 标准版，含 5 个客户端，多语言版（64 位）

1) 仅限主板（C236 芯片组）

可以定购塔式安装架附件，用于将计算机转变为工业塔式 PC

常规备货配置

6AG4104-4AA01-0XX3
SIMATIC IPC547G (Rack PC, 19", 4U)
Pentium G4400 (2C/2T, 3.3 GHz, 3 MB Cache); MB (Chipset H110, 1x DVI-D, 1x DisplayPort V1.2, 2x USB 3.0 & 4x USB 2.0 rear);
1x 1 TB HDD, internally mounted (0.2 g vibration, 1 g shock);
4 GB DDR4 SDRAM (1x 4 GB), Single Channel;
Housing blue chromated, 100/240 V AC industrial power supply,  w/o exchangeable media
graphics onboard;
W/o operating system;
W/o extensions (software);
power cord China;
Interfaces: 2x USB 3.0 front, 2x Gbit Ethernet, 2x DisplayPort V1.2 2x PS/2, audio rear, Temperature and fan control; watchdog; card retainers;
7 expansion slots: 5x PCI-Express, 2x PCI;
Temperature and fan control; watchdog; card retainers;

6AG4104-4EA01-0XX3
SIMATIC IPC547G (Rack PC, 19", 4U)
Pentium G4400 (2C/2T, 3.3 GHz, 3 MB Cache); MB (Chipset C236, 1x DVI-D, 2x DisplayPort V1.2, 4x USB 3.0 & 4x USB 2.0 rear, 1x USB 2.0 intern, 1x COM1; RAID onboard);
1x 1 TB HDD, internally mounted (0.2 g vibration, 1 g shock);
4 GB DDR4 SDRAM (1x 4 GB), Single Channel;
Housing blue chromated, 100/240 V AC industrial power supply,  w/o exchangeable media
graphics onboard;
W/o operating system;
W/o extensions (software);
power cord China;
Interfaces: 2x USB 3.0 front, 2x Gbit Ethernet, 2x DisplayPort V1.2 2x PS/2, audio rear, Temperature and fan control; watchdog; card retainers;
7 expansion slots: 5x PCI-Express, 2x PCI;
Temperature and fan control; watchdog; card retainers;
