胶合板人造板万能试验机

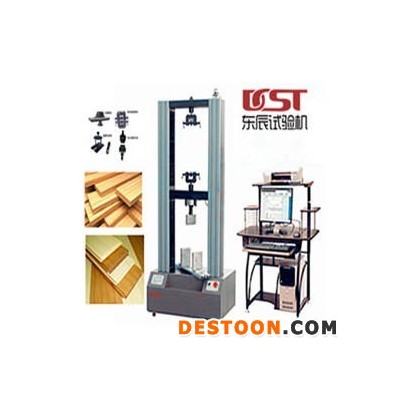

 MWW-20微机控制人造板万能试验机

一、胶合板人造板万能试验机设备型号、名称

MWW-20微机控制人造板万能试验机

二、胶合板人造板万能试验机设备用途

用于各种人造板生产企业及质检部门，能够完成胶合板、刨花板、中密纤维等板材的多种力学性能试验。该机完全满足国家标准GB/T17657-1999人造板及丝面人造板理化性能试验方法，适用于中密度纤维板、刨花板、胶合板、细木工板进行平面抗拉强度、静曲强度和弹性模量、握螺钉力，内结合强度、表面结合强度、胶合强度及人造板的剪切试验，是人造板生产企业及各级质检部门的理想测试设备。

三、胶合板人造板万能试验机主要技术参数

 （一）主机参数

1、最大试验力：20kN；

2、准确度等级：1级/0.5级；

3、试验力测量范围：0.4100

FS（满量程）；

4、试验力示值误差：示值的±0.5以内；

5、试验力分辨率：最大试验力的±1/300000， 高可达±1/500000，全程不分档，且全程分辨率不变；或者等效四档，分辨率不变，放大测量 小点数。全程分辨率不变。

6、位移示值误差：示值的±0.5以内；

7、位移分辨率：0.015μm。

（二）胶合板人造板万能试验机控制参数

1、力控速率调节范围：0.0055FS/s；

2、力控速率控制精度：

速率＜0.05FS/s时，为设定值的±2以内，

速率0.05FS/s时，为设定值的±0.5以内；

3、变形速率调节范围：0.0055FS/s；

4、变形速率控制精度：

速率＜0.05FS/s时，为设定值的±2以内，

速率0.05FS/s时，为设定值的±0.5以内；

5、位移速率调节范围：0.001500mm/min；

6、位移速率控制精度：

速率＜0.5mm/min时，为设定值的±1以内，

速率0.5mm/min，为设定值的±0.2以内；

（三）其它参数

1、有效试验宽度：400mm；

2、有效拉伸空间：650mm；

3、有效压缩空间：900mm；

4、横梁移动 距离：1200mm；

5、主机尺寸：840×600×1850mm；

6、电源：220V/50Hz  1.5KW；

7、主机重量：约400Kg。

四、胶合板人造板万能试验机设备标准配置:

（一）主机:

1、框架结构：双空间结构

2、整机机架：MWW-20系列机架

3、高精密、无间隙滚珠丝杠两根

（二）控制测量系统:

1、负荷传感器一只：20kN负荷传感器

2、全数字闭环测量及控制系统一套

含:（1）负荷测量系统

（2）位移测量系统

（3）变形测量系统

3、伺服电机、调速、控制系统一套

（三）微机控制系统

1、商用电脑一台：

2、闭环测量及控制软件一套

3、惠普彩色喷墨打印机一台

（四）夹具系列

1、表面结合试验附具                                1套

2、内结合强度试验附具                               1套

3、表面胶合强度及胶合强度试验附具                  1套

4、握螺钉力试验附具                                1套

5、静曲强度(Ø30)和弹性模量试验附具                 1套
