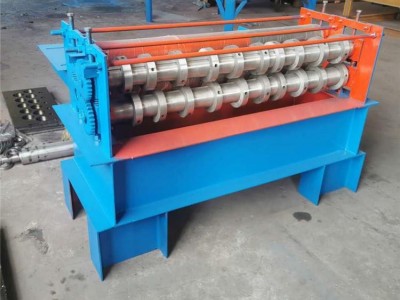

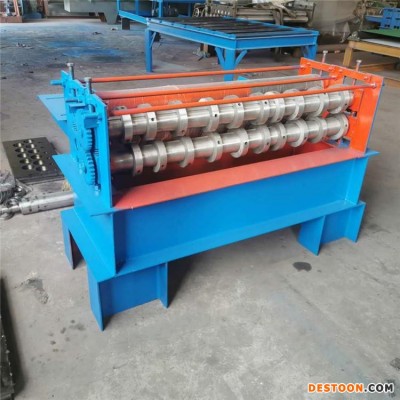

简易钢板分条机 简易短板分切机 纵剪简易分条机 盈康 欢迎致电洽谈

分条机是一种对宽卷材料通过分切刀具，再复卷所需要的尺寸规格时进行纵向切割的设备，比如将整卷的胶带分切成小卷的成品，现有的胶带分条机分切刀具一般是固定在装刀轴上的，当需要切换不同尺寸的胶带时，往往需要换装刀轴，而且需要储备多种尺寸的装刀轴，操作麻烦，而且当一个切刀出现损坏时，需要换整个装刀轴，增加了成本和制造成本，这需要设计一种切刀与装刀轴分离并可方便调节切刀的分条机。技术实现要素：本实用新型的目的是提供一种简易的胶带分条机，将切刀与装刀轴做成活动连接的，切刀通过固刀套固定在刀轴主体上，实现切刀与刀轴主体可分离，通过在刀轴主体上设置刻度尺，实现切刀与切刀之间的自由、准确调节，便于不同尺寸胶带的切割，操作简单，适用性强。为了实现以上目的，本实用新型采用的技术方案为：一种简易的胶带分条机，它包括机架（1）和固定在机架（1）上端的支架（8），所述的支架（8）中间活动连接有对应安装的装刀轴（9）、牵引上辊（10）和牵引下辊（11），所述的装刀轴（9）包括刀轴主体（12），所述的刀轴主体（12）上设置有刻度尺（14），所述的刀轴主体（12）外部套接有若干固刀套（13），所述的固刀套（13）侧边固定安装有切刀（16），所述的固刀套（13）上还开设有螺纹孔，所述的螺纹孔内设置有配套的紧固螺栓（15）。进一步的，所述的支架（8）侧边固连上料平台（2）、上端固连横梁（5），所述的上料平台（2）长边末端开设避空槽，所述的避空槽内设置有固定在支架（8）上的送料机构（3），所述的横梁（5）侧边固连遮挡板（6），所述的装刀轴（9）一端配合固定在机架（1）上端的动力装置（7）、另一端固定连接支架（8）上的固定块，所述的牵引上辊（10）和牵引下辊（11）两端连接滑动块（17），所述的滑动块（17）上端连接固定在横梁（5）上的手轮（4）。进一步的，所述的送料机构（3）包括固定在支架（8）上的放料固定块（22），所述的放料固定块（22）中间设置有对应安装的送料上辊（18）和送料下辊（19），所述的送料上辊（180）上端连接调节把手（20），所述的送料上辊（18）和送料下辊（19）中间通过弹簧（21）连接。进一步的，所述的固刀套（13）与刀轴主体（12）过渡配合。
