| 加工定制 : | 是 | 品牌 : | 鸿泰旺 |
| 型号 : | 300 | 用途 : | 老化测试 |
设备的设计要求

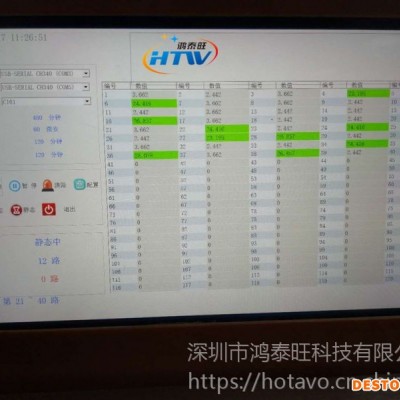

H6120采用实时监测主板数据，主要采用高清显示屏+专业的AD采集
方案120路采集独立工作，可以根据客户的产品特点进行定制，达到客户
的老化监测效果。有异常老化架会报警提示，老化完成后生成老化报表，方便
后续品质追溯。
设备的工作流程
开机 – 设置参数 – 主板放入老化架 – 打开测试系统 – 选择主板型号 – 开始老化，系统会根据设定的参数进行循环工作，有异常机器，离合器不输出显
示屏会有提示离合器会发出报警提示操作员进行处理，老化完成后自动生成老
化报表。
设备主要功能
1、每个控制板可以老化检测20路主板；
2、每块控制主板可以实时检测20路动态电流与静态电流，电流超出范围会有报
警提示，严重超标后保护电路启动自动切断电源，老化完成后自动生成老化
报表；
3、可以控制每块主板进入自动老化状态（需要客户按照要求在主板里面增加老
化程序）；
4、可以储存每个产品设定参数标准，老化前选择好相应的机型就可以老化；
5、每块主板对应电源指示灯，供电正常指示灯点亮方便直观的看到电源的通断；
6、采用10.1寸高清显示屏（WINDOWS系统），运行内存4 GB；
7、老化系统设定电压浪涌功能，电源电压可以调节，输出5V与7.4V两种电压；
8、预留升级接口，方便客户升级（客户必须按照要求进入老化状态，否则无法
控制）。
设备详细参数
机器型号 H6120
外形尺寸 560x650x1800mm
机器重量 45KG
负载 58A
老化数量 120PCS
老化时间 960小时
动态老化时间 可以根据产品需要自行调节
静态老化时间 可以根据产品需要自行调节
输出电压 5V 与7.4V
采集精度 5%
显示方式 触摸显示屏
通讯方式 RS485
输入电源 交流220V
功率 800W
设备安装、调试及培训
1,本机使用电源为单相220V，1000W
2, 设备到货后，需方需准备好供电接口。
3, 设备在交货时由乙方免费安装调试，同时对甲方的设备使用者、设
备维护人员进行相关的免费操作及日常维护事项培训。
4，技术培训
设备安装调试完毕后，乙方向甲方操作人员及设备维护人员进行技术
交接及操作维护培训，培训合格后方能操作使用该设备。
质量保证及售后服务
1，设备质保期从 终验收之日起 1 年；保修期间因设备质量问题造成
的设备故障由乙方免费维护并提供零部件，如因人为因素造成设备故障需乙
方提供维护则乙方可收取相应的部件及人工费用。
2，在质保期内，供货方应提供免费的技术支持；当得到甲方的故障通知后，乙
方应实施保修义务，在8小时内响应，并在24小时内给出解决方案，以减少甲
方的损失。若维修需要其他配件的由乙方协助采购并安装调试，48小时内需解
决问题。
3，质量保证期后，供货商向用户终身提供及时的、优质的、价格优惠的技术服务
和备品备件供应。
