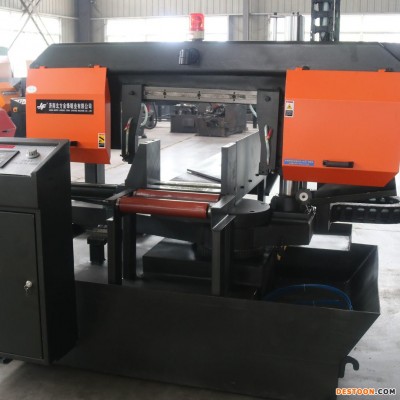

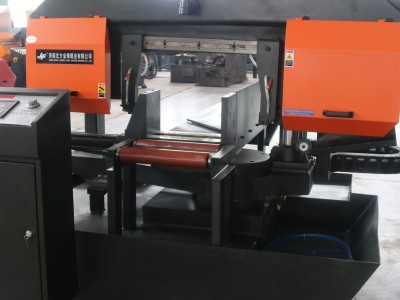

G300伺服转角手动送料带锯机 金锋锯业角度带锯床 非标定制角度锯床

G-300伺服转角手动送料带锯机参数

2.1、设备基本参数：

2.1.1锯切能力：0°  Φ300

H300×W350

              -45°  Φ300

H300×W300

2.1.2电机功率：主电机功率：3kw    380v     50Hz

                油泵电机功率：0.75kw  380v  50Hz

                水泵电机功率：0.09kw  380v  50Hz

                锯带规格：    4115×34×1.1

2.1.3线速度：   40/60/80塔轮变速。

2.1.4工作给进方式：液压速度无极可调

2.1.5工作夹紧方式：液压

2.1.6锯条张紧方式：液压张紧

2.1.7角度调整方式：PLC参数化控制，伺服电机驱动，触摸屏显示。

2.1.8角度误差：＜±0.2

2.1.9工作台承载：5000kg

2.1.10主传动方式：锯床专用蜗轮减速机

2.1.11送料方式：无

2.2、性能特点：

2.2.1锯床采用龙门式结构，液压进刀，钢性好，稳定强，锯切平稳。

2.2.2增加输自动电动送辊道，与前一台自动设备链接，可把前面锯切好的料传送到这台设备附近，方便后续加工减少工人劳动强度，实现一个工人轻松操作两台设备。

2.2.3带锯条采用液压张紧，锯条在快速运动中亦保持良好的张紧力，延长了锯条寿命。

2.2.4主传动采用齿轮减速机，动力强劲，性能可靠，经过精密平衡校正，运转平稳可靠。

2.2.5底座不动锯架可在0°-45°之间任意角度锯切，角度旋转伺服电机驱动，触摸屏显示

2.2.6采用PLC代替传统按钮接触器控制

2.2.7彩色触摸屏，智能的人机界面，可设置好需要的角度数据，自动定位，定位精度高，角度误差＜±0.2°。

2.2.8锯口窄、省料、节能、锯削精度高，操作方便，生产效率高。

2.2.9合理的锯带导向装置，有效的延长锯带寿命，可移动锯条导向装置和侧压紧装置共同运动，结构稳固、运动灵活。传动件往精密平衡矫正，减少震动，下降速度平稳，此精密系统可防止锯条非正常破坏，达到理想锯切效果。

2.2.10独立的操作箱，采用 节能设计简洁之电路板，转角、夹紧、锯切过程自动化；具有内循环冷却、断带保护、过载保护等，机床主要润滑部位配备集中润滑装置，保养维护方便。

2.2.11设备配备冷却系统，有效延长锯带寿命，提高切割效率。

2.2.12封闭式液压站。

2.2.13设备配备断锯、过载故障报警。

2.2.14为了保证机器运行的可靠性，本机上的锯条、导轨、电器元件、液压元件均为国内外知名品牌。

2.2.15机床主夹钳及定位工作台面需耐磨处理（高硬度、耐磨材料或耐磨涂层），提高使用寿命。
