产品类型: | 全新 | 适用范围: | |
是否库存: | 是 | 是否有现货: | 是 |
适用行业: | 通用 | 主轴转速级数: | 3 |
刀架数量: | 3 | 加工零件: | 长料、短料,异形件 |
安装形式: | 落地式 | 动力类型: | 伺服 |
控制形式: | 人工 | 类型: | 普通车床 |
加工精度: | 精密 | 布局形式: | 立式 |
自动化程度: | 自动 | 主电机功率: | 1.5 |
外形尺寸: | 1010*665*1100 | 最大加工长度: | 100 |
最大加工直径: | 25 | 最大回转直径: | 25 |
主轴通孔直径: | 25 | 售后服务: | 一年 |
型号: | 15#25#32# | 规格: | 1010*665*1100 |
商标: | 台荣 | 包装: | 木箱 |
产量: | 300 |

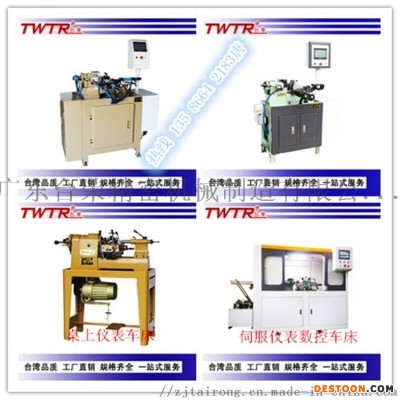

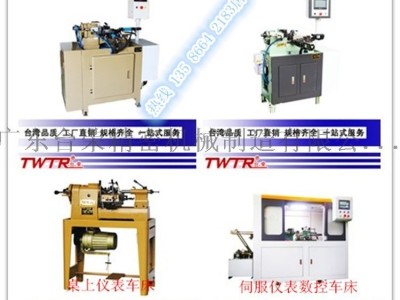

仪表线轨数控车床
名称 | 规格 | 单位 | |
床身旋径 | ¢260 | mm | |
加 工范围 | 加工工作长度 | 45-60(不含扶嘴) | mm |
加工直径(轴类) | ¢15¢25¢32 | mm | |
棒材通孔直径 | ¢36 | mm | |
X轴行程 | 依客户产品定 | mm | |
X/Z轴移动 | Z轴行程 | 依客户产品定 | mm |
X/Z轴快速移动率 | 位0-30 | m/min | |
X/Z轴重复精度 | 0.008 | mm | |
机器精度 | x/Z轴定位精度 | +-0.008 | mm |
X轴丝杆规格 | ¢16.5*10 | mm | |
丝杆 | z轴丝杆规格 | ¢16.5*10 | mm |
X轴线轨规格 | 20滚珠线轨 | mm | |
线轨 | Z轴线轨规格 | 20滚珠线轨 | mm |
油压刀塔 | 依客户产品定 | 支 | |
排刀 | 排刀规格 | 依客户产品定 | mm |
镗刀座规格 | 依客户产品定 | mm | |
主轴通孔直径 | ¢26¢32¢39 | mm | |
主轴刀架中心高 | 依客户产品定 | ||
主轴 | 主轴中心至地面高度 | 1100 | mm |
主轴中心至前门距离 | 480 | mm | |
控制器 | 建议:科源或依客户定 | 套 | |
主轴马达功率 | 1.5 | kw | |
控制系统 | X轴伺服马达功率 | 0.6 | kw |
Z轴伺服马达功率 | 0.6 | kw | |
主轴转速 | 6000 | rpm | |
外形尺寸 | 重量 | 0.45 | 吨 |
长/宽/高 | 123?0*650*1200 |
适合:钻攻、全角、叉槽、修面批量五金件,加工电子,汽车,摩托车配件,
二次加工、冷锻件,压铸件,冲压件,异性件材料(铜、铁、铝、不锈钢件),
铣槽,分度产品,实行全自动化前后长短件送料,1人可看10多台机,凸轮传动,
速度快,精度可达0.02以内,主轴速度可达6000转。
机器相当稳定,在生产过程中只需在一段时间后调整刀具磨损带来的尺寸变化,操作者只需按照要求的放入方向简单的将待加工件放入下料槽即可,加工过程由PLC控制自动完成,操作者同时可以抽检产品的品质,通常每人可以操作三台机床,节省人力。
该机适于大批量加工精度要求高的产品,我们 的夹具设计能够满足多种形状零件的加工要求, 满足客户的不同要求。
