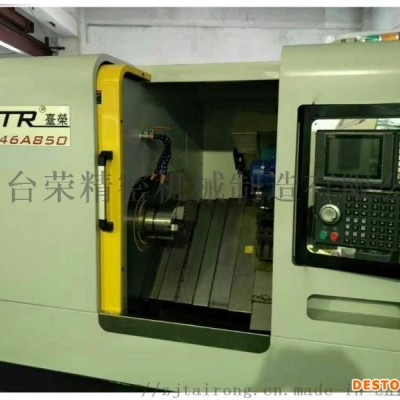

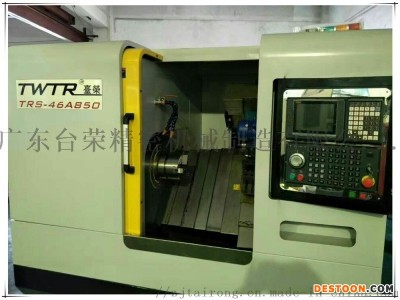

广东台荣TRS-46A850连体数控车床

产品类型：	全新	适用范围：	通用
是否库存：	是	是否有现货：	是
适用行业：	轻工	主轴转速级数：	6
刀架数量：	单刀架数控车床	加工零件：	式数控车床
安装形式：	落地式	动力类型：	液压
控制形式：	数控	类型：	数控车床
加工精度：	精密	布局形式：	立式
自动化程度：	自动	主电机功率：	5.5
外形尺寸：	2150*1500*1870	最大加工长度：	120
最大加工直径：	120	最大回转直径：	6000
主轴通孔直径：	45	售后服务：	质保一年
型号：	Trs-46A850连体数控车床	规格：	Trs-46A850连体数控车床
包装：	木箱	产量：	300

广东台荣TRS-46A850连体数控车床基本介绍

配置及说明：

数控车床型号：走刀机，走心机，

床身连体铸造走刀走心斜床300材质，铸造件长时间自然实效处理

丝杆线轨加大（ 加大三分之一）稳定，重切削，高精密，

丝杆轴承，主轴轴承采用NSK,FAG

台湾回转缸，液压站，筒夹座（前推式）、液压卡盘

主轴伺服电机、X/Z轴电机与系统配套、（德国、日本、台湾系统）

标配日本发那科，三菱，德国西门子、（选配台湾新代、宝元系统）

丝杆采用台湾银泰，上银，线轨采用德国力士乐，THK

车床精密主轴选配（进口高 压同步带主轴、电主轴，动静压主轴以车代磨）

刀具数量（5-10把）选配，排刀刀具数量多少与X轴行程长短500，750，850，900，1100mm

选择加工方式，排刀式、刀塔式、车铣复合、双主轴、双头车、双Y轴，双刀塔、双排刀式、改成二次加工自动化车床

进口刀塔选配：（液压刀塔、伺服刀塔、动力刀塔、简易动力头）

广东台荣TRS-46A850连体数控车床性能特点 斜床身数控车床是一种高精度、高效率的自动化机床。配备多工位刀塔或动力刀塔，机床就具有广泛的加工艺性能，可加工直线圆柱、斜线圆柱、圆弧和各种螺纹、槽、蜗杆等复杂工件，具有直线插补、圆弧插补各种补偿功能，并在复杂零件的批量生产中发挥了良好的经济效果。 广东台荣TRS-46A850连体数控车床技术参数

?项目	名称	规格	单位
	床身旋径	?550	mm
	加工工件长度	210	mm
加工范围	加工直径（盘类）	?450	mm
	加工直径（轴类）	?100	mm
	加工通孔直径	?45/52/62	mm
	X轴行程	850	mm
X/Z轴移动	Z轴行程	400	mm
	X/Z轴快速移动率	30	m/min
机器精度	X/Z轴重复精度	0.003	mm
	X/Z轴定位精度	+-0.005	mm
丝杆	X轴丝杆规格	?40*10加大	mm
	Z轴丝杆规格	?40*10加大	mm
线轨	X轴线轨规格/或硬轨	35滚珠线轨（加大）	mm
	Z轴线轨规格/或硬轨	45滚珠线轨（加大）	mm
	刀塔驱动	油压马达	SET
刀塔	刀具数量	8+2（排刀） （排刀）7	支
	刀柄规格	四方20	mm
	镗刀座规格	?20	mm
	主轴鼻端形式	A2-4	/
主轴	主轴通孔直径	?56/61/79	mm
	主轴中心至地面高度	1100	mm
	主轴中心至前门距离	400	mm
	控制器	建议：发那科Oi mte TD(可选：国产/台湾/日本/德国等品牌）	套
	主轴马达功率	5.5/7.5	kw
控制系统	主轴转速	6000	rpm
	X轴伺服马达功率	1.8	kw
	Z轴伺服马达功率	1.8	kw
外形尺寸	长/宽/高	2100*1500*1870	mm
	重量	3	吨
动力头	动力头规格	端铣、侧铣、2*2等可选 ER20	mm

广东台荣TRS-46A850连体数控车床使用说明 适合小五金批量生产，如模具配件，电子，通讯，电脑，机械，灯饰（汽车、摩托车）配件，文具，钟表，灯具，塑胶等行业的车床件，轴类件，冲压件，热锻件，冷锻件，拉伸件，各种模具五金零配件，车铣内外磨复合一体机，定制自动化非标及智能化生产线。 广东台荣TRS-46A850连体数控车床采购须知

1、凡购买本产品即可享受质保一年，免费培训（产品安装、使用）
2、本省内可以送货到 点（支持全国包邮）
3、本产品占地面积少、效率高、成本低、费用低
4、本司有着16年行业经验，品质保证， ！
5、一站式齐购
本公司所有产品（除配件）价格都为不含税含运费
