产品类型: | 全新 | 适用范围: | 通用 |
是否库存: | 是 | 是否有现货: | 是 |
适用行业: | 通用 | 主轴转速级数: | 无级 |
刀架数量: | 四工位电动刀架 | 加工零件: | 卡盘式数控车床 |
安装形式: | 落地式 | 动力类型: | 机械传动 |
控制形式: | 数控 | 类型: | 数控车床 |
加工精度: | 精密 | 布局形式: | 卧式 |
自动化程度: | 自动 | 主电机功率: | 11kw |
外形尺寸: | 3900*1820*1780 | 最大加工长度: | 1500 |
最大加工直径: | 630 | 最大回转直径: | 630 |
主轴通孔直径: | 105 | 售后服务: | 保修三年 |

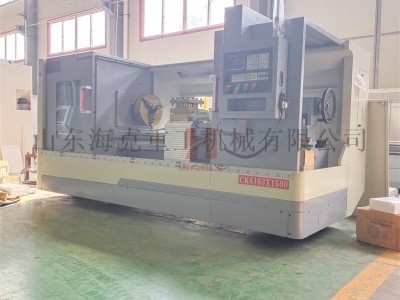

型号: | CNC6163 | 规格: | CNC6163*1500 |
商标: | 海克重工 | 包装: | 聚乙烯薄膜 |
产量: | 999 |
项目 | 内 容 | 单位 | CK6163 |
加工范围 | 床身上回转直径 | mm | Φ630 |
滑板上回转直径 | Φ450 | ||
加工长度 | mm | 1000/1500/2000/3000 | |
加工直径 | mm | Φ630 | |
棒料直径 | mm | Φ450 | |
主轴 | 卡盘 | 400三爪或是630四爪 | |
主轴头形式 | D11 | ||
主轴通孔直径 | mm | Φ105 | |
主轴内孔锥度 | 1:20 | ||
主轴级数 | 手动四档/液压四档 | ||
主轴转速范围 | r/min | 30-84/53-150/125-350/300-835 | |
进给 | X/Z轴行程 | mm | 350/(1000/1500/2000/3000) |
X/Z轴丝杠直径×螺距 | mm | φ3208/φ5010 | |
X/Z快移速度 | m/min | 4/6 | |
刀架 | 刀架形式 | 电动立式 | |
工位数 | 4 | ||
刀具规格:车削/镗孔 | mm | 32/40 | |
尾座 | 套筒直径/行程 | mm | Φ100/250 |
套筒内孔锥度 | MT6 | ||
套筒驱动形式 | 手动 | ||
尾座体移动形式 | 手动 | ||
电机 | 主轴电机功率 | Kw | 11 |
主轴电机扭矩 | NM | 48 | |
X/Z电机功率 | Kw | 1.5/2.3 | |
X/Z电机扭矩 | NM | 10/15 | |
冷却泵电机功率 | W | 125 | |
其他 | 电源容量 | KVA | 15 |
床鞍布局形式 | 平床身 | ||
导轨形式 | 硬轨(大于HRC50) | ||
机床重量 | kg | 3200/3600/4000/4500 | |
机床外形尺寸:长×宽×高 | mm | (3400/3900/4400/5400)/1900/2000 |
1 | 地脚螺丝 | M24×500 | 随机附件 | |
2 | 螺母 | M24 | 随机附件 | |
3 | 垫铁 | 随机附件 | ||
4 | 方头螺丝扳手 | 1件 | 随机附件 | |
5 | 卡盘扳手 | 1件 | 随机附件 | |
6 | 5号 | 1件 | 随机附件 | |
7 | 6号钻套 | 1件 | 随机附件 | |
8 | 机械说明书 | 1份 | 随机附件 | |
9 | 机械与电器说明书 | 1份 | 随机附件 | |
10 | 电气说明书 | 1份 | 随机附件 | |
11 | 装箱单 | 1份 | 随机附件 |
