| 类型 : | 数控车床 | 品牌 : | 山东钻铣 |
| 控制形式 : | 数控 | 布局形式 : | 卧式 |
| 产品类型 : | 全新 | 售后服务 : | 质保2年 |
| 型号 : | CK6150 | 主电机功率 : | 5.5KW |
| 外形尺寸 : | 2950/3630*1550* | 加工精度 : | 高精度 |
| 加工长度 : | 1000 | 加工直径 : | 400 |
| 回转直径 : | 500 | 主轴转速级数 : | 无级 |
| 主轴通孔直径 : | 82 | 安装形式 : | 落地式 |
| 适用行业 : | 通用 | 动力类型 : | 气动 |
| 适用范围 : | 通用 | 是否库存 : | 是 |
| 数控车床 : | CK6150 |

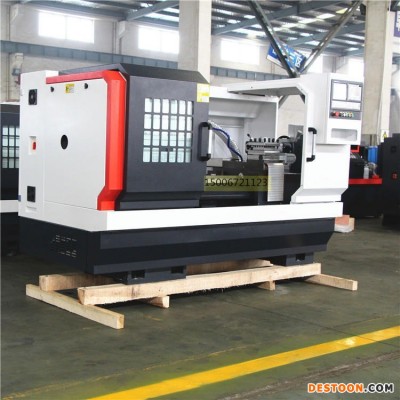

山东钻铣6150数控车床 车床生产厂家 精密数控机床
沈阳数控车床 6150车床 6140车床 6160车床 6180车床
技术参数 | Specifications | unit | CDK6150 |
床身上 回转直径 | Max.swing over bed | mm | Ф500 |
托板上 回转直径 | Max.swing over cross slide | mm | Ф280 |
加工长度 | Max.processing length | mm | 850/1500/2000 |
行程X/Z | X/Z axis travel | mm | X:220 Z:1050/1600/2100 |
主传动形式 | Spindle transmission type | 齿轮两档 档内无极 | |
主轴转速级数 | Spindle speed steep | 无级变速 | |
主轴转速范围 | Spindle speed | rpm | L:70560，H:2001600 |
主轴端部形式 | Spindle nose | C6 | |
主轴孔直径 | Thru-hole dia.of spindle | mm | 52 |
主轴孔前端锥度 | Spindle taper | MT6 | |
主轴电机功率 | Spindle motor | KW | 7.5 |
卡盘尺寸 | Chuck size | mm | 250 |
滚珠丝杠直径×螺距（X/Z） | Ball screw dia.and pitch | mm | φ25X6/φ40X8 |
进给电机扭矩X/Z | X/Z axis feed motor torque | N.m | X:6 Z:10 |
进给电机功率X/Z | X/Z axis feed motor power | KW | X:1.5 Z:2.5 |
快移速度X/Z | X/Z axis fast moving speed | mm/min | X:6000 Z:8000 |
定位精度（X/Z） | X/Z axis Position accuracy | mm | 0.02/0.025 |
重复定位精度（X/Z） | X/Z axis repeatability | mm | 0.01/0.015 |
工件加工精度 | Processing accuracy | IT6-IT7 | |
工件表面粗糙度 | Workpiece surface roughness | Ra1.6 | |
尾座套筒直径 | Tailstock sleeve dia. | mm | 75 |
尾座套筒行程 | Tailstock sleeve travel | mm | 140 |
尾座套筒锥度 | Tailstock sleeve taper | # | MT5 |
刀架形式 | Tool post form | 四工位电动刀架 | |
刀具外形尺寸 | Cutting tool shape size | mm | 25X25 |
导轨形式 | Guide form | 平轨 | |
总电源容量 | Total power capacity | KVA | 10 |
外形尺寸 | Machine dimension(L×W×H） | mm | 2500/3000/3500X1500X1650 |
机床重量 | N.W. | kg | 2000/2500/3000 |
序号 |
名称 |
数量 |
标准配置 |
1 | 数控系统 | 1/台 | GSK980TB3 |
2 | 卡盘 | 1/台 | K11-250 |
3 | 尾座 | 1/台 | 手动尾座 |
4 | X向滚珠丝杠 | 1/台 | 国产 |
5 | Z向滚珠丝杠 | 1/台 | 国产 |
7 | X、Z向丝杠轴承 | 各1套/台 | 国产 |
8 | X、Z向联轴器 | 各1套/台 | 国产外购 |
9 | 主 轴轴承 | 1套/台 | 国产P5级 |
10 | 机身铸造 | 1/台 | 采用优质树脂砂铸造 |
11 | 主轴总成 | 1套/台 | 装配式主轴 |
12 | 油 漆 | 1套/台 | 颜色可根据客户要求进行配置，未特殊要求的按我司标准颜色配置 |
13 | 润 滑 | 1套/台 | 国产电动润滑油泵，润滑油路安装完毕 |
序号 | 附件品名及规格 | 单位 | 数量 |
1 | CNCx系统及电器柜 | 套 | 1 |
2 | 冷却装置 | 套 | 1 |
3 | 润滑装置 | 套 | 1 |
4 | 照明装置 | 套 | 1 |
5 | 可调整垫铁 | 套 | 1 |
6 | 三爪卡盘 | 套 | 1 |
7 | 开口扳手 | 套 | 1 |
8 | 螺丝刀 | 套 | 1 |
9 | 4/6/8mm内六角扳手 | 套 | 1 |
10 | 刀架扳手 | 套 | 1 |
11 | 卡盘扳手 | 套 | 1 |
12 | 装箱单 | 套 | 1 |
13 | 合格证明书 | 套 | 1 |
14 | 使用说明书 | 套 | 1 |
15 | 数控系统使用手册 | 套 | 1
|
山东钻铣CK6150数控车床由于机床为超大，超重物品，快递和物流公司一般不接，所以要用配货站配车，配车一般是专线车辆，长期两地往返，对两地都比较了解，能送货到门，方便装车和客户卸车，一站直达 保证货物安全，但是这种方法时效性不佳，路上快，但是配货慢，一辆大车要配满货才会走，所以有一个等待的配货时间，根据城市的不同一般热门城市可天天走货，冷门城市可能就要3-5天，综合考虑，安全，方便，时效，配车是机床运输的 选择，所以客户可以放心购买。
尊敬的用户：
感谢您购买山东钻铣数控机床产品!为了使我们的服务让您更满意,购买后请认真阅读此保修卡并妥善保存。山东钻铣数控机床有限公司从事数控机床、生产销售二十余年，为用户提供相关的产品及其服务。为了规范售后服务，不断提高公司的服务水平和服务意识，特制定本体系。若在购买后或在使用过程中有发现异常，请直接与厂家联络。我们将严格履行3电48（三小时内与客户电话解决，如电话解决不了48小时内到达用户现场）更好的为客户提供 优质快捷的服务，并接受广大用户的监督。我司对售出所有产品执行两年免费保修。保修期内，属于产品本身质量问题引发的零配件的更换，我公司免费提供快速更换。更多问题请致电
021-61207839
