铭意 DN100曲面槽滑动支座 曲面槽固定支座 97R412标准弧形板 热力管道支座

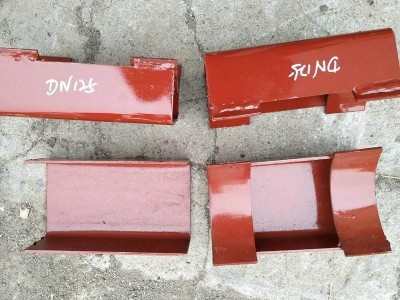

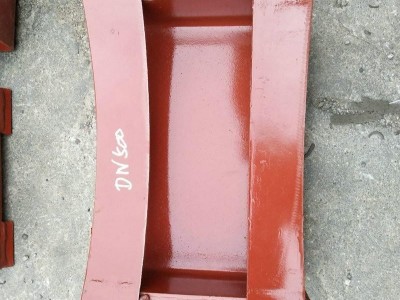

热力管道支座曲面槽滑动支座 97R412标准弧形板

 热力管道支座曲面槽滑动支座价格稳定.曲面槽滑动支座包括弧形板和曲面槽,材质一般为碳钢,也可根据客户需要定做合金钢,不锈钢等多种材质.DN150曲面槽滑动支座中的曲面槽可焊接也可煨弯,价格公道,质量优良.曲面槽滑动支座由弧形板和曲面槽,肋板构成支座部分的滑动支座,因管道被曲面槽托起,滑动面在保温层下面,当管道收热移动时,保温层不会受损坏,但安装位置较高.

DN125曲面槽滑动支座的技术数据

     1、DN150曲面槽滑动支座用于室外热力管道（也适用于凝结水，压缩空气管道）支座的设计，加工及安装。

     2、滑动支座的热位移量，按支座实长减去50mm得出，所有在施工时，支座必须进行偏心安装，偏心尺寸为50mm.

     3、滑动支座与支撑板焊死时，可作固定支座使用，但推力不应大于设计所规定的数据。

     4、双挡板以上固定支座的每一块挡板，均需与固定物紧贴，避免挡板因受力不足而受破坏。

97R412标准室外热力管道支座包括：一、滑动支座DN20-600弧形板滑动支座（L=200.H=2;H3）、DN150-600曲面槽滑动支座（L=200.H=5）、DN20-150焊弯认板式滑动支座（L=150.H=50.H=100）、DN20-150丁字托滑动支座 （L=150.H=50）、DN20-300丁字托加侧板滑动支座（L=200.H=50.H=100；H=150）焊接                                                           二、固定支座DN20-400焊接角钢固定支座（L=100.200；H=0）、曲面槽固定支座（L=200.H=50）、DN150-600单面挡板式固定支座三、背管结构大管背小管支架结构、自然补偿段大管背小管支架结构（H=100） 管部部件和零件.

滑动支座按荷载分为三个等级：特轻级（Q）、中级、特重级（Z）。在每一个荷载等级中，包含轴向滑动、双向滑动、导向滑动、双导向滑动四种结构类型。本产品可应用于水平管道、垂直管道、弯头、三通四种管道。本产品适用管道通径：DN25~DN4000本产品设计垂直载荷：630N~3250000N本产品设计位移按轴向位移分50、100、200、400四档。

适用于传输各类介质（汽、水、气、油等）的有热位移设计的各种管道、容器、设备等支架座。支座按管道布置方式分为水平管式、立管式及弯管式三大类；

1.2.2支座按运行使用温度分为热管道、常温管道和冷管道三大类；

1.2.3支座适用管道外径Dn25～Dn4000mm，热温度0℃～560℃，冷温度0℃～－200℃，轴向位移0～400mm，径向位移0～200mm，荷载范围0～3350KN。
