双曲面搅拌机产品概述

城市污水处理工艺中，水体搅拌是其中关键工序之一。目前使用的搅拌叶轮是双叶桨或多叶桨、多叶片或螺旋异形曲面等。这些叶片的结构形式，针对特定的搅拌要求，都起到一定的作用。但却或多或少存在一定的搅拌死角，因而难以搅拌均匀。

本技术的目的在于：针对以上现有技术存在的缺点，提出一种可以消除搅拌死角，从而保证搅拌均匀的双曲面搅拌叶轮。

为了达到以上目的，综合考虑了水体搅拌流态和混合均匀的要求，提出了本实用新型的双曲面搅拌叶轮，该设计包括与动力输出轴传动连接的搅拌叶轮体，所述叶轮体的径向分布有搅拌叶片，其结构改进在于：所述叶轮体的上表面为双曲面母线绕叶轮体轴线旋转形成的双曲面。

使用时，本实用新型的双曲面搅拌叶轮在搅拌水体时，既能使水体沿圆周方向流动，又能使水体上下翻滚，从而使水流的混合状态形成立体、螺旋状的混合搅拌，保证固与液、液与气、以及固、液、气三相的均匀混合，可以消除死角。本双曲面叶轮尤其适用于圆形池、方形池，也有多台布置于长方形水池中。

304不锈钢双曲面搅拌器 GSJ顶进式多曲面伞形设备

双曲面搅拌机型号表示

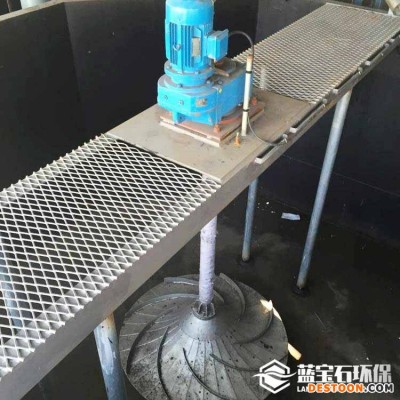

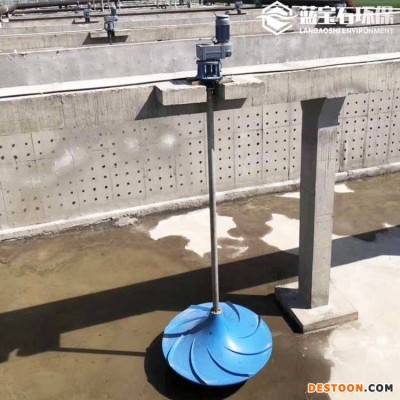

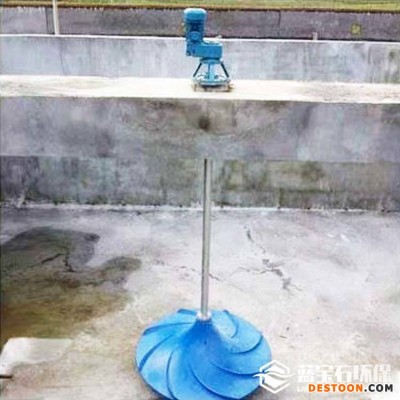

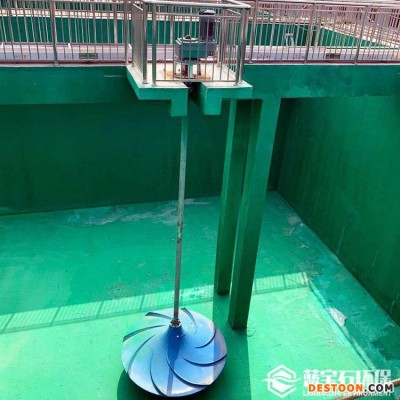

GSJ/QSJ 型系列曲面搅拌机整机由驱动装置和双曲面叶轮体及安装附件组成，为了满足用户不同工况条件下的使用，安装分为干式（也称立轴式）和潜水式两种。干式安装，将驱动装置固定在工作桥上，通过传动轴将动能传至介质中的叶轮部件，它用于含固率高，水温高，含有腐蚀性的液体中，由于叶轮具有自动纠偏功能，运行较平稳，减速机噪音小于 60 分贝。潜水式安装，可免去桥架，采用潜水动力，利用设备自重定位，安装灵活方便，适用在水深较深，且水质稳定，不含腐蚀性的水体，水温不大于 40℃，PH 值 6~9 之间，其特点是无噪音，无视觉障碍。
