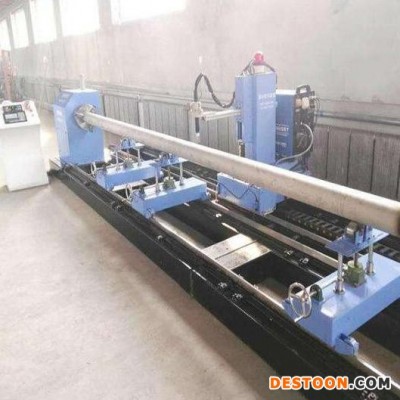

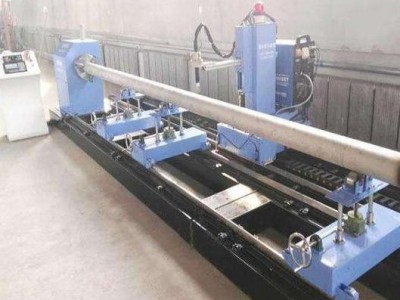

经济型数控切割机火焰相贯线切割机等离子切管机

设备主要部件配置：

部件名称

数量

控制系统
 1
套

卡盘支座
 1
个

可调节钢管支架
 3
套

机头组件
 1
套

机头上支座
 1
套

机头下支座
 1
套

主要精度要求：

能满足被切割钢管符合**标准，能达到工件长度尺寸定位精度为
0.2mm/2000mm
；母线定位精度为≤±
0.5mm
；各类相贯线相配管接头装配间隙误差≤±
0.5 mm

主要技术指标：

切割范围：

1
、

**有效切割直径：
      320mm
2
、

*小有效切割直径：
      30mm

本机型基本配置有效切割管子直径：Φ
30mm-
Φ
320mm
、可按照用户特殊要求定制管径

切割指标：

3
、数控等离子切割壁厚：

根据等离子功率而定

机器性能：

4
、割炬升降距离：
        200mm
5
、整机运行速度：
        0-3500mm/min
6
、设定速度误差：

≤±
5
％

运动轴数：

1
、运动轴：

切割机联动轴

2
、
X
轴：

管件旋转轴

3
、
Y
轴：

割炬沿管件轴向水平移动轴

切割机钢管传动形式及切割方式：

切割机钢管传动形式：

卡盘式结构

工件旋转驱动：

驱动系统：

精密齿轮箱、齿轮副传动

转速：
              0.1-25r/min

复位精度：

±
0.3mm

割炬小车沿工件轴向移动：


割炬小车有效行程：
          6000 mm

复位精度：

±
0.2mm

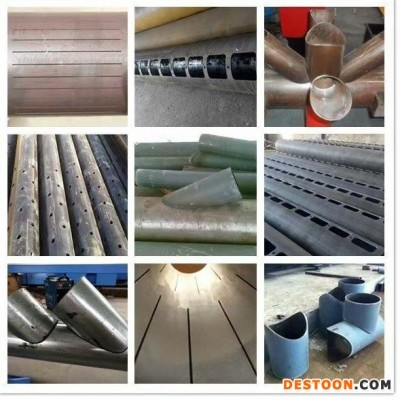

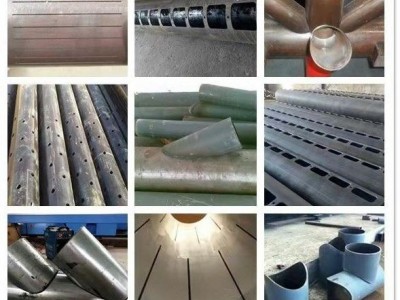

**数控相贯线切割机功能

1
、能在主管上切割多个不同方向、不同直径的圆柱相贯线孔，满足支管轴线与主管轴线偏心和非偏心的垂直相交的条件

2
、能在支管端部切割圆柱相贯线端头，满足支管轴线与主管轴线偏心和非偏心的垂直相交、倾斜相交的条件

3
、能在圆管端部切割斜截端面

4
、能在圆管上切割焊接弯头，“虾米节”两端斜截断面

5
、能切割与环形主管相交的支管相贯线端头

6
、能切割变角度坡口面

7
、能在圆管上切割方孔、腰形孔

8
、能进行钢管截断

型号：JY
品牌：其他
电流：交流
用途：焊接
控制方式：数控
类型：直流等离子焊机
频段：高频
驱动形式：电动
产品别名：相贯线切割机
安装占地：2.2*6
最大切割厚度：50mm
等离子源：63
作用对象：金属
作用原理：逆变
