IO控制器/开关/模拟量模块plc工控机采集控制 通信扩展

是否进口 :	否	产地 :	深圳
加工定制 :	否	品牌 :	综科智控
型号 :	ZKD-XXXX-RS	产品名称 :	数据采集模块
适用范围 :	联网传输控制	特色服务 :	技术支持

产品介绍 Product introduction 产品信息

品种：串口io模块

尺寸：95mm*90mm*40mm

电压：0~28VDC
电流：>1mA

用途：联网传输控制

产地：深圳

品牌：综科智控

重量：300g

保修期：12个月

•

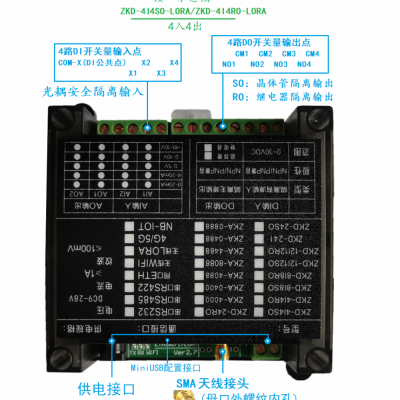

产品实拍图 Product picture 正面



本产品价格为单只的价格。

ZKD-4I4SO-RS232：4输入+4输出(晶体管输出)、RS232通信

ZKD-4I4SO-RS485：4输入+4输出(晶体管输出)、RS485通信

ZKD-4I4RO-RS232: 4输入+4输出(继电器输出)、RS232通信

ZKD-4I4RO-RS485: 4输入+4输出(继电器输出)、RS485通信

侧面



【功能1：上位机控制】

         客户的主控PLC、PC、上位机组态等可通过该系列产品采集或控制客户现场设备上的开关量、模拟量、传感器、PWM脉冲等信号（如：光电开关、接近开关、磁性开关、继电器，电磁阀，灯泡，接触器，阀门，电机，报警器等）。

背面



【功能2：点对点控制】

        点对点传输开关量、模拟量，实现A地“采集”，B地“还原”输出功能。

底部

 本模块广泛应用于客户PLC或PC等上位机系统需要通过串口通信方式采集开关量信号，如干节点信号、湿节点信号、接近传感器、光电传感器、霍尔传感器、红外开关、按钮、脉冲计数等场合以及需要输出开关量信号控制电磁阀、报 、继电器、接触器、IO电平信号等场合,串口RS232主要用于一对一双工通信，速度快，使用简单；RS485和RS422主要用于一主多从的总线型组网模型，适合于大规模集群联网控制。

产品细节图 Product details 更多角度展示产品



更多角度展示产品



更多角度展示产品



更多角度展示产品



购买须知 Purchase notice 1.关于产品



1.本产品价格为单只的价格。

ZKD-4I4SO-RS232(晶体管4入4出): 4开关量输入(光耦隔离输入)+4开关量输出(晶体管输出)、串口RS232通信

ZKD-4I4RO-RS232(继电器4入4出): 4开关量输入(光耦隔离输入)+4开关量输出(继电器输出)、串口RS232通信

ZKD-8I8SO-RS232(晶体管8入8出): 8开关量输入(光耦隔离输入)+8开关量输出(晶体管输出)、串口RS232通信

ZKD-8I8RO-RS232(继电器8入8出): 8开关量输入(光耦隔离输入)+8开关量输出(继电器输出)、串口RS232通信

ZKD-12I12SO-RS232(晶体管12入12出): 12开关量输入(光耦隔离输入)+12开关量输出(晶体管输出)、串口RS232通信

ZKD-12I12RO-RS232(继电器12入12出): 12开关量输入(光耦隔离输入)+12开关量输出(继电器输出、串口RS232通信

ZKD-24I-RS232(24路输入): 24开关量输入(光耦隔离输入)、串口RS232通信

ZKD-24SO-RS232(晶体管24路输出): 24开关量输出(晶体管输出)、串口RS232通信

ZKD-24RO-RS232(继电器24路输出): 24开关量输出(继电器输出)、串口RS232通信

ZKD-4I4SO-RS485(晶体管4入4出): 4开关量输入(光耦隔离输入)+4开关量输出(晶体管输出)、串口RS485通信

ZKD-4I4RO-RS485(继电器4入4出): 4开关量输入(光耦隔离输入)+4开关量输出(继电器输出)、串口RS485通信

ZKD-8I8SO-RS485(晶体管8入8出): 8开关量输入(光耦隔离输入)+8开关量输出(晶体管输出)、串口RS485通信

ZKD-8I8RO-RS485(继电器8入8出): 8开关量输入(光耦隔离输入)+8开关量输出(继电器输出)、串口RS485通信

ZKD-12I12SO-RS485(晶体管12入12出): 12开关量输入(光耦隔离输入)+12开关量输出(晶体管输出)、串口RS485通信

ZKD-12I12RO-RS485(继电器12入12出): 12开关量输入(光耦隔离输入)+12开关量输出(继电器输出、串口RS485通信

ZKD-24I-RS485(24路输入): 24开关量输入(光耦隔离输入)、串口RS485通信

ZKD-24SO-RS485(晶体管24路输出): 24开关量输出(晶体管输出)、串口RS485通信

ZKD-24RO-RS485(继电器24路输出): 24开关量输出(继电器输出)、串口RS485通信

 2.功能介绍

【功能1：上位机控制】

         客户的主控PLC、PC、上位机组态等可通过该系列产品采集或控制客户现场设备上的开关量、模拟量、传感器等信号（如：光电开关、接近开关、磁性开关、液位、拉压力、0-5v、0-10v、0-20ma、4-20ma、继电器，电磁阀，灯泡，接触器，阀门，电机，报警器等）。

【功能2：点对点控制】

         配合GPRS/4G DTU 数据传输模块，也可实现异地传输开关量、模拟量，实现A地“采集”，B地“还原”输出功能。

3.型号中的“I”代表光耦隔离输入，光耦隔离广泛用于设备间信号传输时的隔离保护，且能有效滤除大部分信号干扰。

4.型号中“SO”代表隔离型晶体管型输出，晶体管优点是无限次开关寿命，其输出口不但能传输普通的IO信号，还能直接驱动的0~30V、0~500ma范围内的负载（一般的继电器，电磁阀，报 均可以驱动），晶体管多用于开关频次较高的场合。

5.型号中“RO”代表隔离型继电器输出，继电器的优点是可控制交流0~250VAC@5A、直流0~30VDC@5A的负载开关，继电器多用于开关频次不高或者控制大功率交、直流的场合。

6.本产品可以安装于标准DIN导轨，也可以用四角定位螺孔安装。

7.更详细的资料 ，http://www.sz-zongke.com

2.关于售后

   质保期：1年。质保期内免费提供保养、维修、更换等售后服务

3.关于发货

   下单后3天内发货。
