| 加工定制 : | 是 | 品牌 : | 青岛万安 |
| 型号 : | WF系列液体腰轮流量计 | 类型 : | 叶轮式流量计 |
| 测量范围 : | 15-5500 | 精度等级 : | 1.0 |
| 公称通径 : | DN15-500 | 适用介质 : | 石油，柴油流量计，汽油流量计，mei油 |
| 工作压力 : | 1.6MPa | 工作温度 : | -20-120 |
辽宁沈阳洗涤剂流量计 渣油流量计 mei油流量计 青岛仪表 质量保证

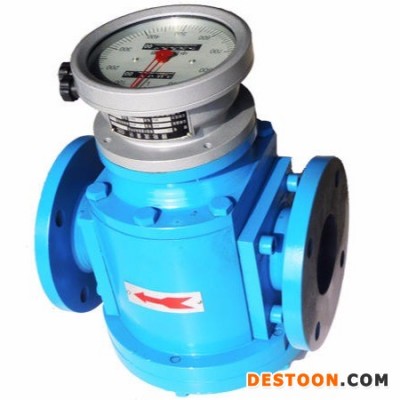

WF-LL-Y液体腰轮流量计
概述
腰轮流量计设计新颖,外形美观。具有精度高、可靠性好、寿命长、安装使用方便等特点等特点。是容积式流量计的典型产品之一。广泛用于石化、电力、冶金、交通、国防以及商贸等部门对汽油、mei油及轻柴油等油品的计量。
WF-LL-Y液体腰轮流量计技术指标
1、表头显示：指针累积、回零、脉冲输出、4-20mA输出、液晶显示、通讯输出
2、仪表型号：LC-11显示、12显示加信号、13信号输出、H回零、N高粘、T高温、Y液晶显示
3、测量介质：液体、各种油品
4、口径规格：10---200
5、流量测量范围：0.04-340 m3/h
6、测量精度：0.5级 0.2级
7、被测介质温度：-20℃-100℃ ， 高+200℃
8、工作压力： 1.6MPa 2.5MPa 6.4MPa
9、输出信号：脉冲、4--20mA、RS485
10、通讯类型：RS485
11、电源：DC12V ---DC24V
12、安装方式：法兰连接、螺纹连接
13、防爆等级：ExiaIIBT4
14、防护等级：IP65
WF-LL-Y液体腰轮流量计流量范围
型号 项目 | LL-A铸铁 | LL-E铸钢 | ||
公称压力MPa | 1.6 | 2.5 4.0 6.4 | ||
被测液体温度 | -20℃—+100℃ | |||
公称通径 | 液体粘度 2.0-150mPa/s | 液体粘度 2.0-150mPa/s | 液体粘度 2.0-150mPa/s | 液体粘度 2.0-150mPa/s |
精度等级 | 0.5 | 0.2 | ||
15 | 0.25-2.5 | 0.5-2.5 | 0.6-2.5 | 0.8-2.5 |
20 | 0.25-2.5 | 0.5-2.5 | 0.6-2.5 | 0.8-2.5 |
25 | 0.6-6 | 1.2-6 | 1.5-6 | 2-6 |
40 | 1.6-16 | 3.2-16 | 4-16 | 5-16 |
50 | 2.5-25 | 5-25 | 6-25 | 8-25 |
80 | 6-60 | 12-60 | 15-60 | 20-60 |
100 | 10-100 | 20-100 | 25-100 | 33-100 |
150 | 25-250 | 50-250 | 60-250 | 80-250 |
备注 | 瞬时 流量可以达到表中 流量的110％。 | |||
