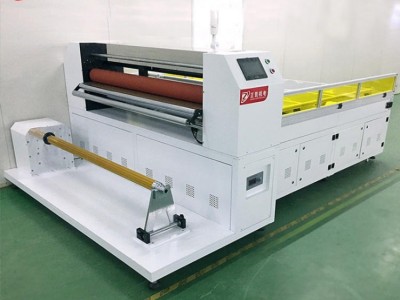

东莞直销 触摸屏行业大尺寸自动裁切机 片材压膜开料PVC覆膜机正凯机电ZKCQ-1500

一、设备概述

    开料机适用产业--TOUCH PANEL制程中进行定尺寸自动裁切，基材ITO FILM

经放卷后裁切成片料。

二、工作流程

装料段→覆膜裁切段→出料段

1.装料段:将卷料装入气胀轴后，气胀轴充气，材料固定。

2.压膜载切段:将ITO FILM从.上下压膜轮中间穿过后，. 覆膜轮向下压推动，

将ITO FILM压紧。

3.出料段:将ITO FILM出料端放入夹料气缸夹头之间后，气缸将ITO FILM夹紧。

      当有几片ITO FILM落入接料盘后，接料盘自动下降一定量的高度。

三、装料规格:

1.装料气胀轴: φ3”

2.材料厚度:0.05~ 1MM

3.材料 宽度: 1500MM

4.材料 直径: 450MM

四、覆膜裁切规格

1.裁切 宽度: 1500MM

2,裁切速度: 0~3M/MIN (可无极调速)

3.裁切精度: 200MM长度内土0.15MM, 2000MM长度内土0.5MM

4.裁切方式:高速马达配合

5.压膜轮:硅胶滚轮，硬度68°土2°

6.压膜轮直径: φ120MM

五、出料段

1.夹料气缸:日本SMC气动手指3组

2.出料输送电机:采用日本松下伺服电机驱动夹料气缸来回移动

3.升降电机:根据落入接料盘的ITO FILM的量升降接料盘

六、电气规格:

1.电力: AC220V 1相50HZ, 2.5KW

2.空气源: 5~7KG/C
3.空气量: 30~40L/MIN
4.机台尺寸:约L3500mm X W2340mm X H1300mm

七、保护功能

1.输送马达及伺服马达过载保护

2.检测到气源不足时报警。

3.料盘满料报警提醒收料。
